Costruzione di finestre
Installazione pre-murale (conforme al clima)

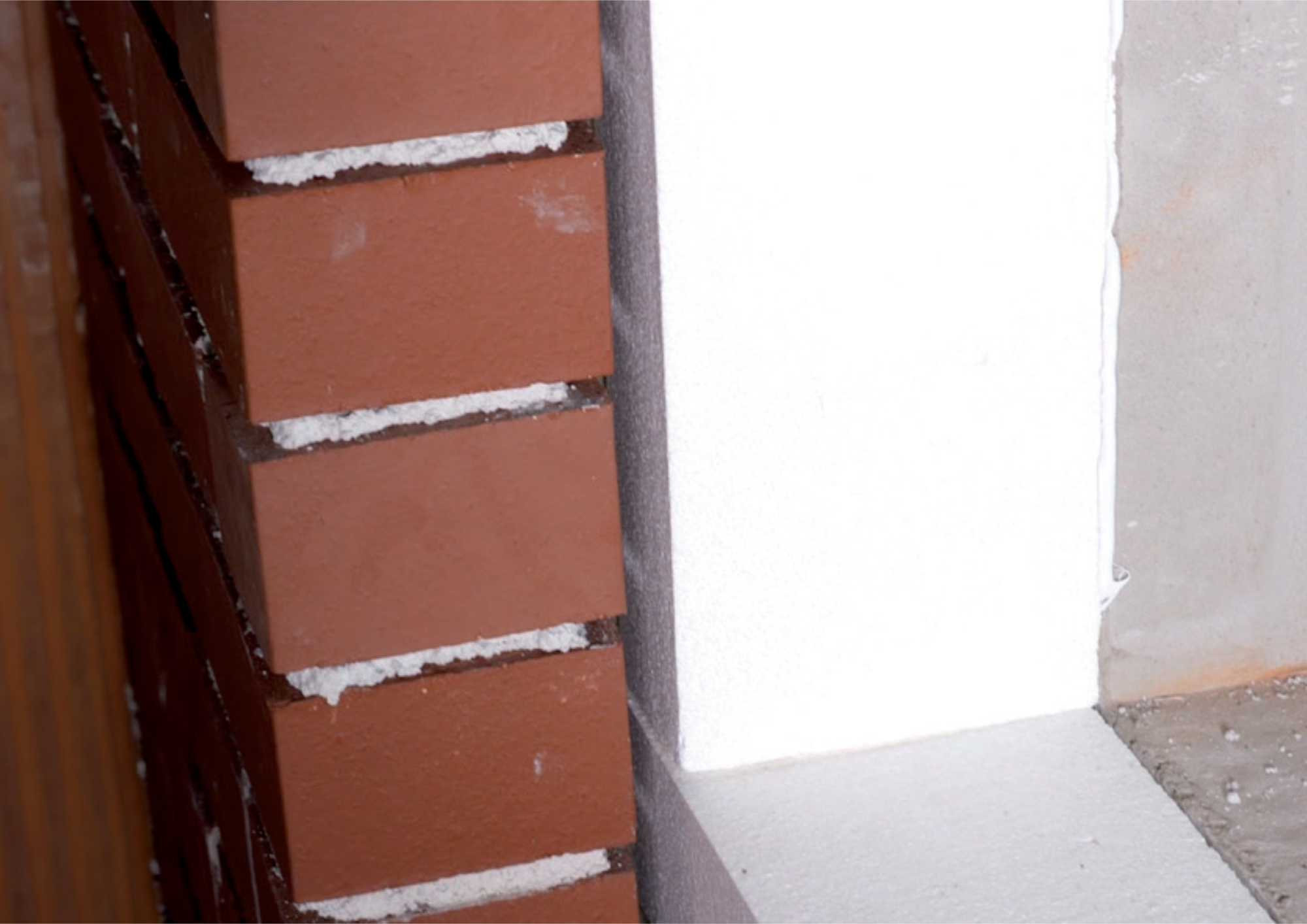

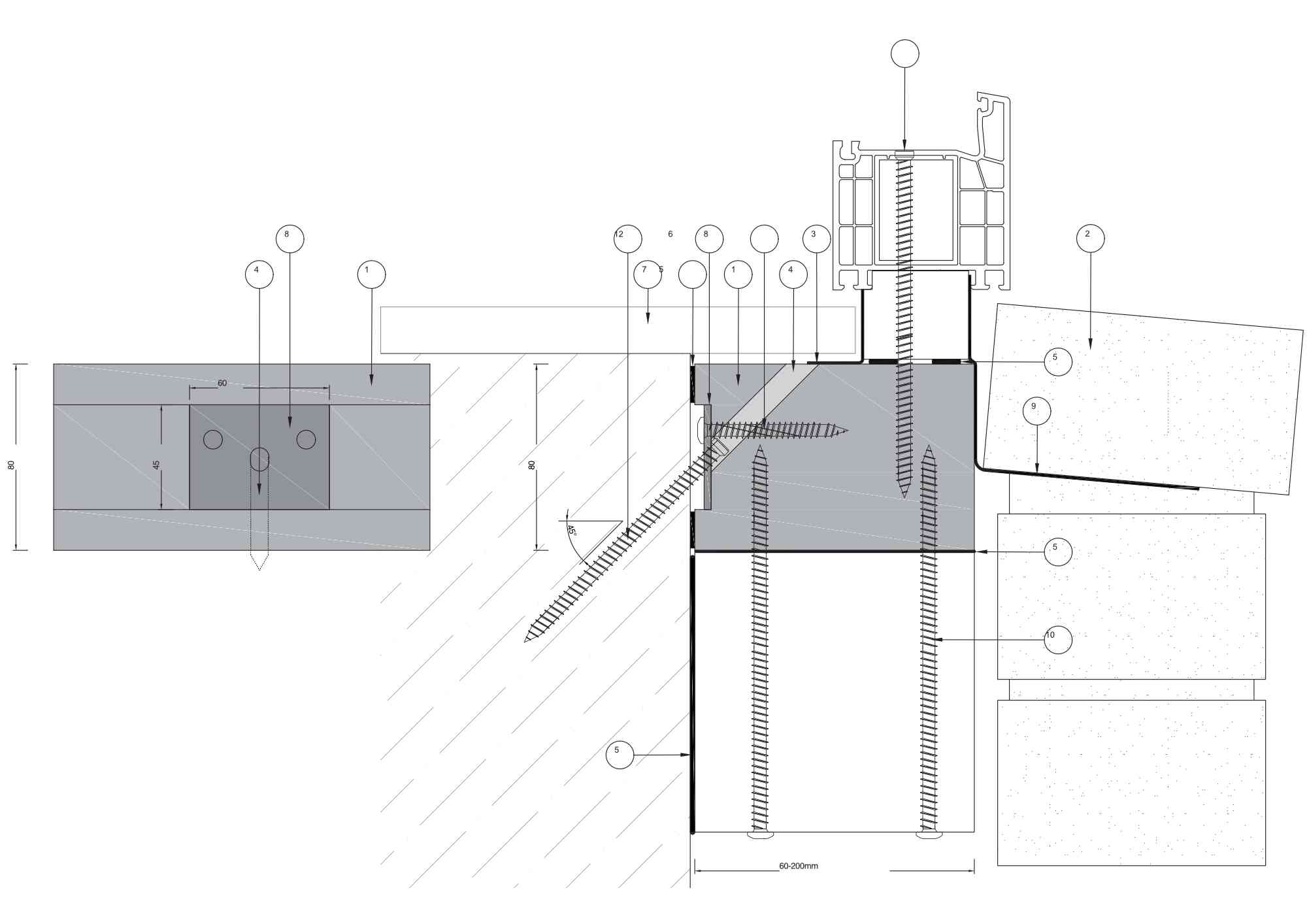

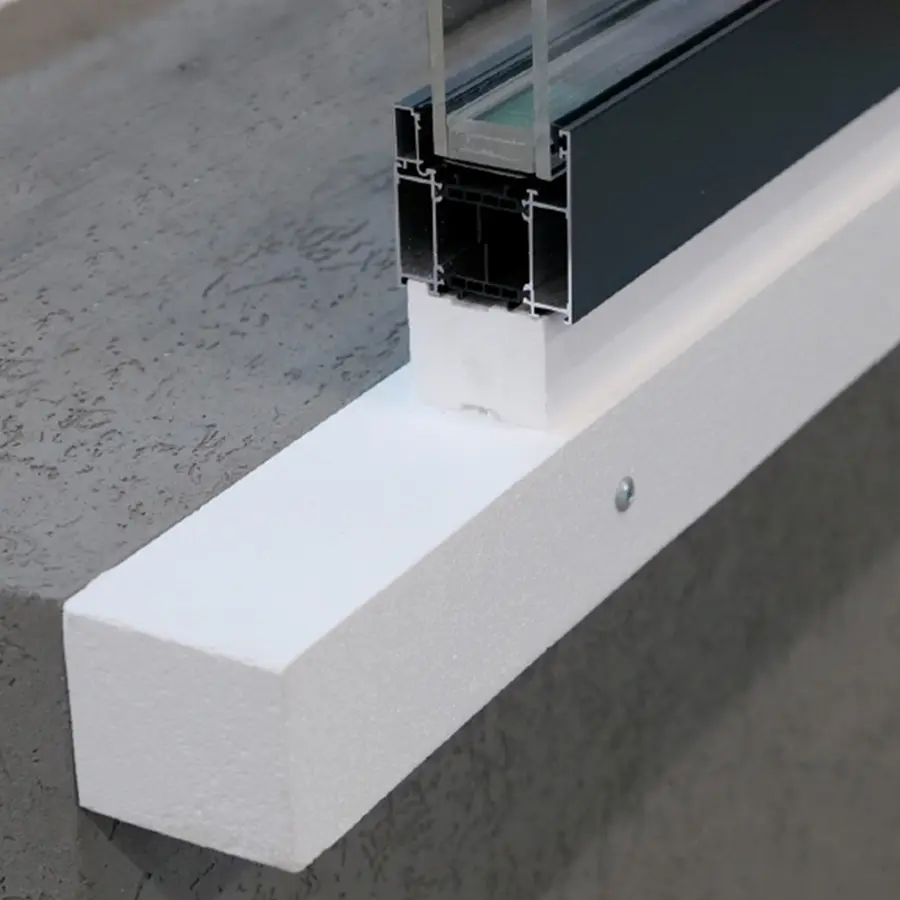

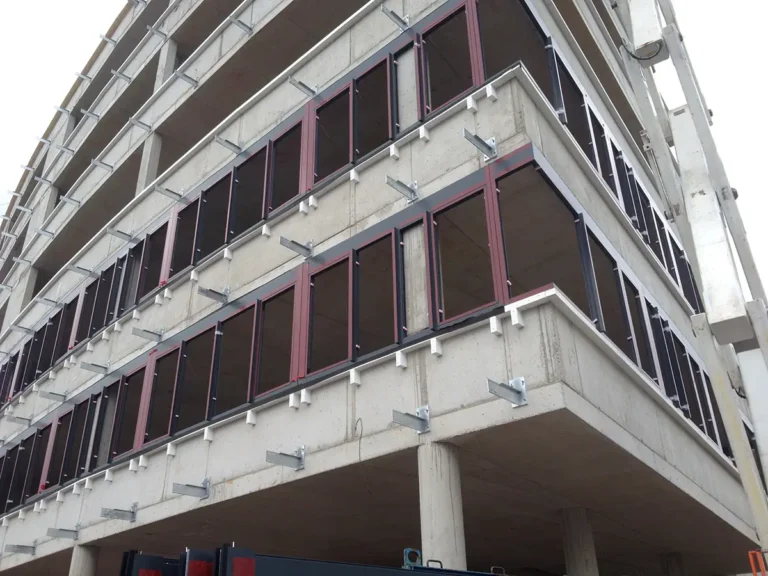

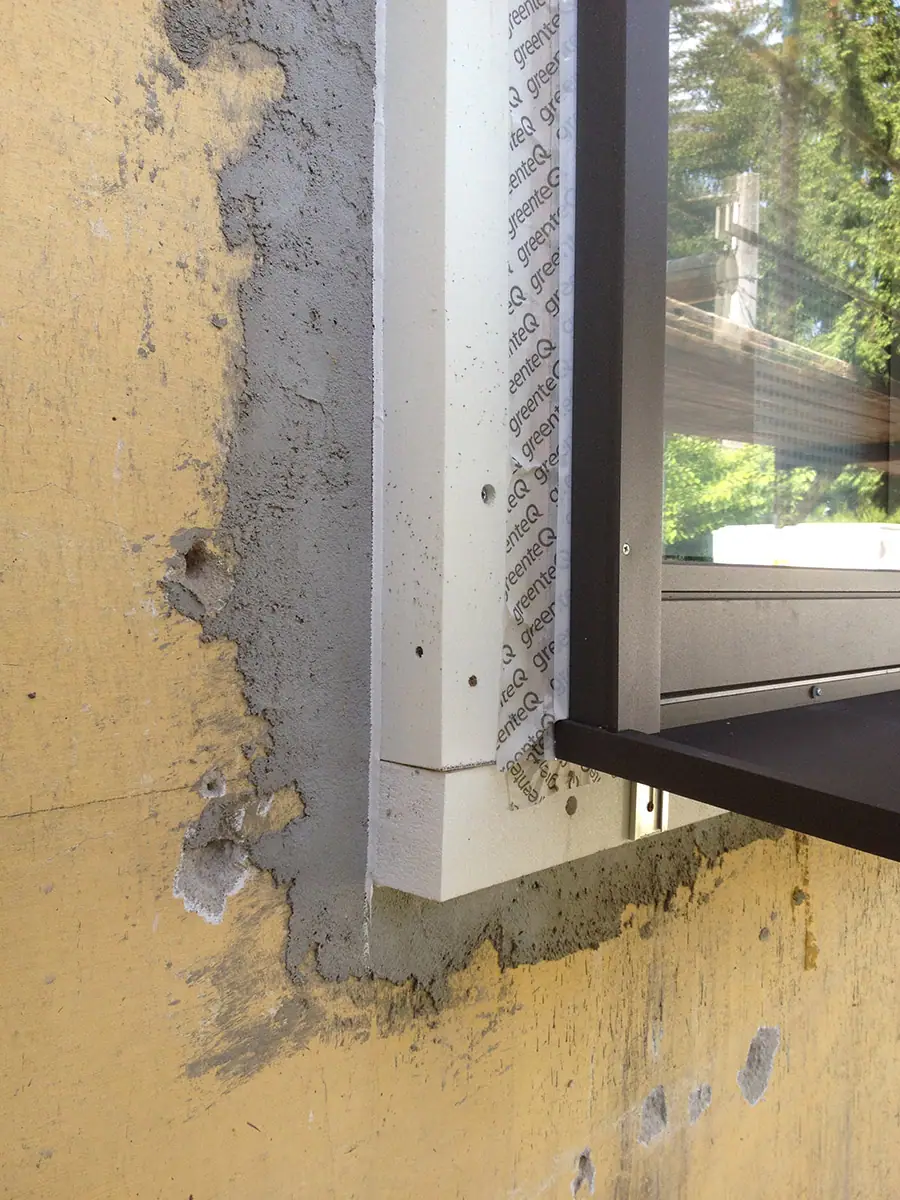

Con il COMPACFOAM Con il sistema Klima Konform, i serramenti possono essere installati nello strato isolante (ETICS) senza ponti termici. Ciò significa che le finestre e le porte si spostano all'esterno dell'isolamento termico.
Questo metodo si chiama installazione pre-murale. L'installazione nel livello di isolamento presenta diversi vantaggi. Innanzitutto, ha un aspetto migliore dal punto di vista visivo e porta più luce negli ambienti. L'energia solare acquisita in questo modo porta a guadagni di calore solare e migliora il bilancio energetico dell'edificio. Inoltre, le curve isotermiche nella transizione tra il sistema di finestre e quello di pareti sono influenzate positivamente.

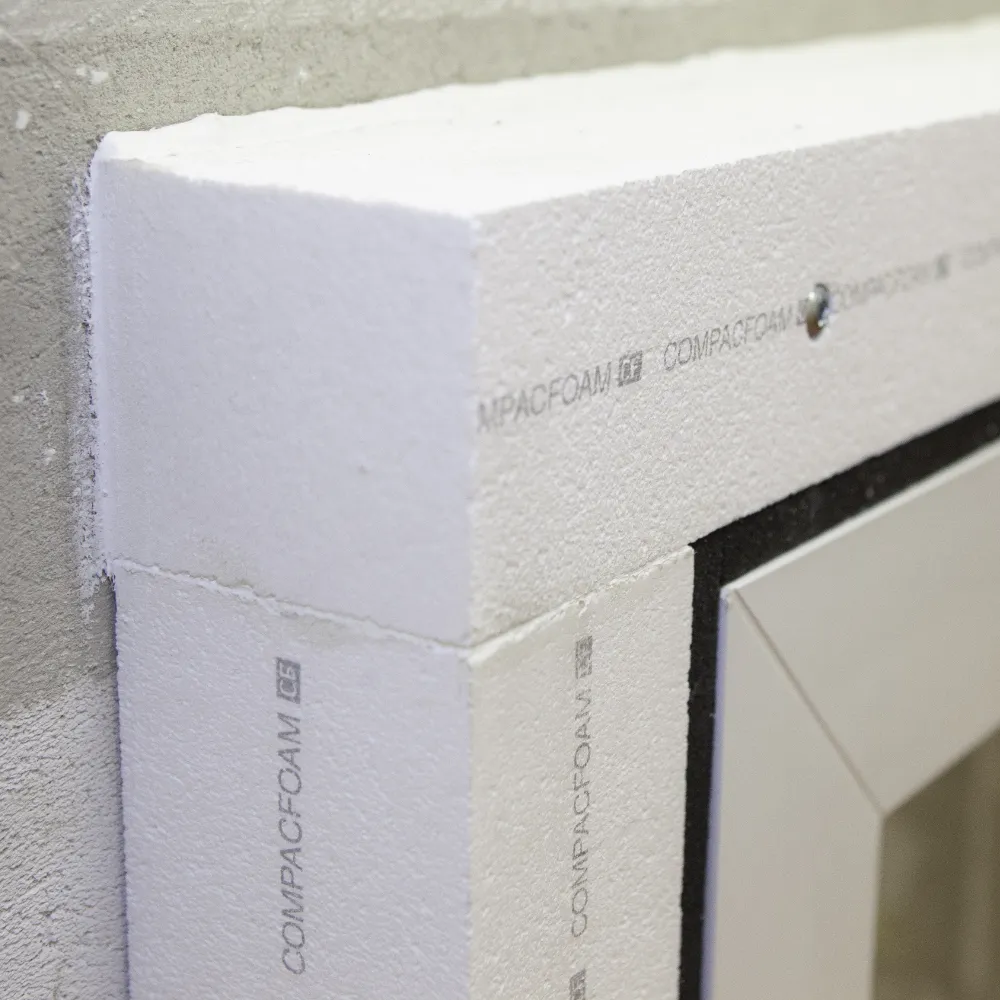

Economico e sicuro
dettagli
Collegamento laterale
Collegamento inferiore
Tolleranza
Lunghezza: +5/-0 mm, curvatura <3 mm a libera installazione
Materiale
CF125 o CFeco200
Trasferimento dei carichi verticali:
Ogni costruzione di finestra è supportata da blocchi di supporto puntuali nel telaio. L'intero carico morto della finestra è concentrato sotto questi punti di supporto e deve essere trasferito in modo sicuro nella parete.
Versione 1
Forza per punto di fissaggio < 0,86 kN
Versione 2
1 punto di fissaggio aggiuntivo
Forza per punto di fissaggio < 1,23 kN
Esecuzione 3
2 punti di fissaggio aggiuntivi
Forza per punto di fissaggio < 1,72 kN

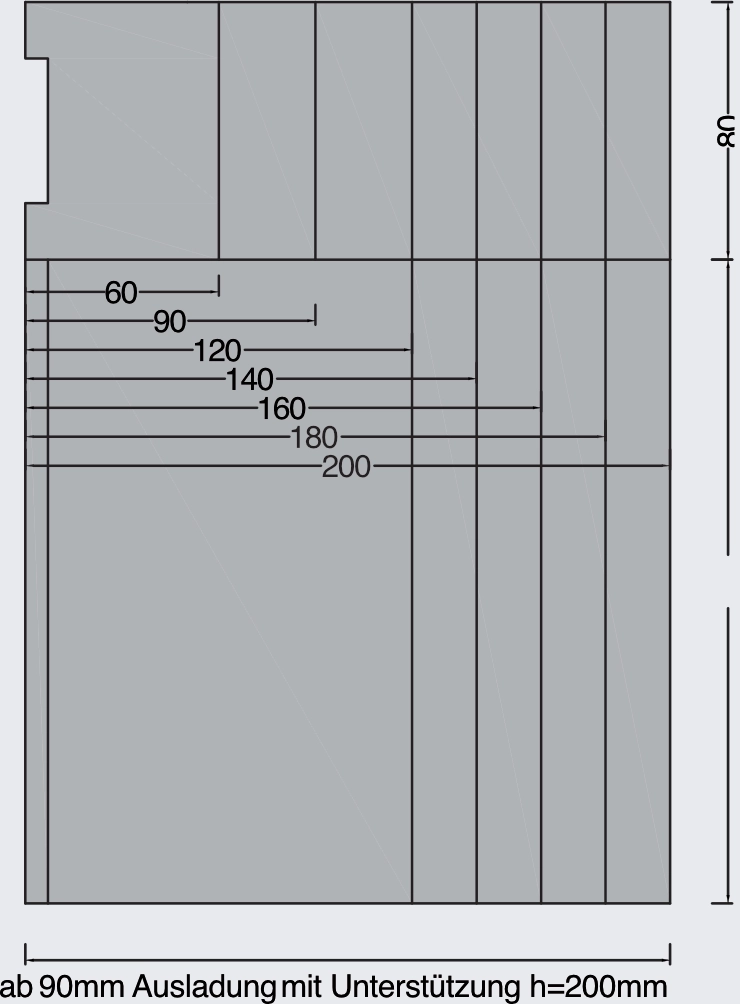

È necessario utilizzare una staffa (versione 3) se la sporgenza del profilo conforme al clima è > 100 mm. Le forze di contatto individuali nei punti di fissaggio possono essere determinate utilizzando il calcolatore di fissaggio COMPACFOAM. Ci contatti per ricevere il suo dimensionamento personalizzato.

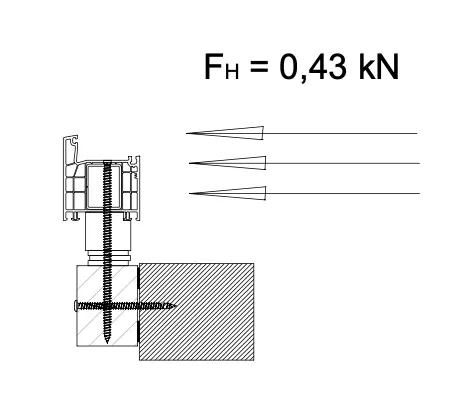

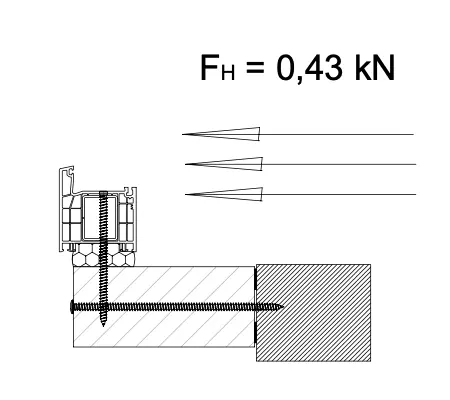

Trasferimento dei carichi orizzontali:
I carichi orizzontali nelle costruzioni di finestre si generano a causa del vento o dell'impatto sui vetri. Da lì, vengono trasferiti alla struttura del telaio. Questo carico viene trasferito al telaio di montaggio in un punto attraverso la connessione a vite laterale.
Collegamento inferiore
Collegamento laterale
Collegamento laterale con ampia sporgenza

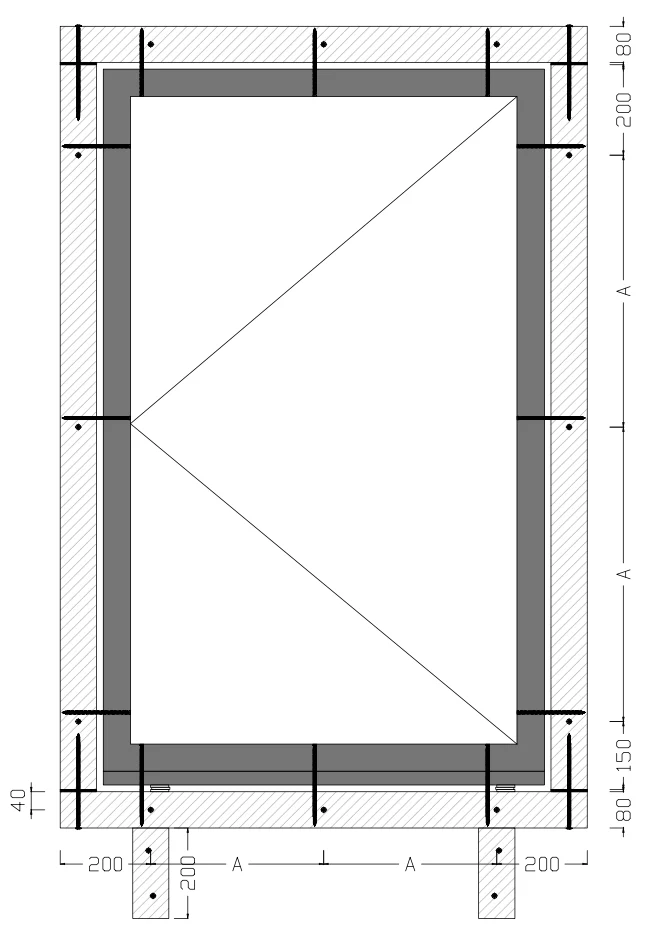

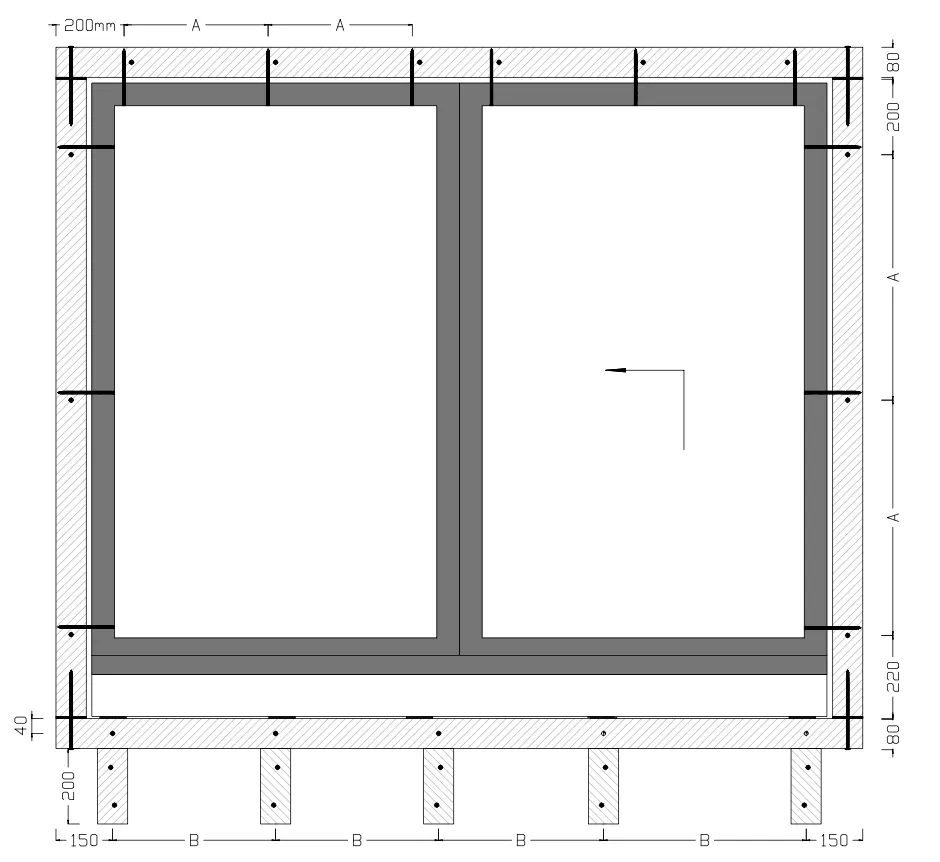

A.... Distanza massima del collegamento a vite in alto e sul lato <700 mm o in base ai requisiti statici
B.... Distanza massima tra i supporti nella parte inferiore <500 mm, disposizione sotto i punti d'angolo del pannello fisso Testa del cilindro del telaio della finestra ø 7,5 mm, distanza e lunghezza di ancoraggio nel substrato in base ai requisiti statici o alla linea guida RAL. Non è necessaria alcuna preforatura nel profilo isolante della sottostruttura!

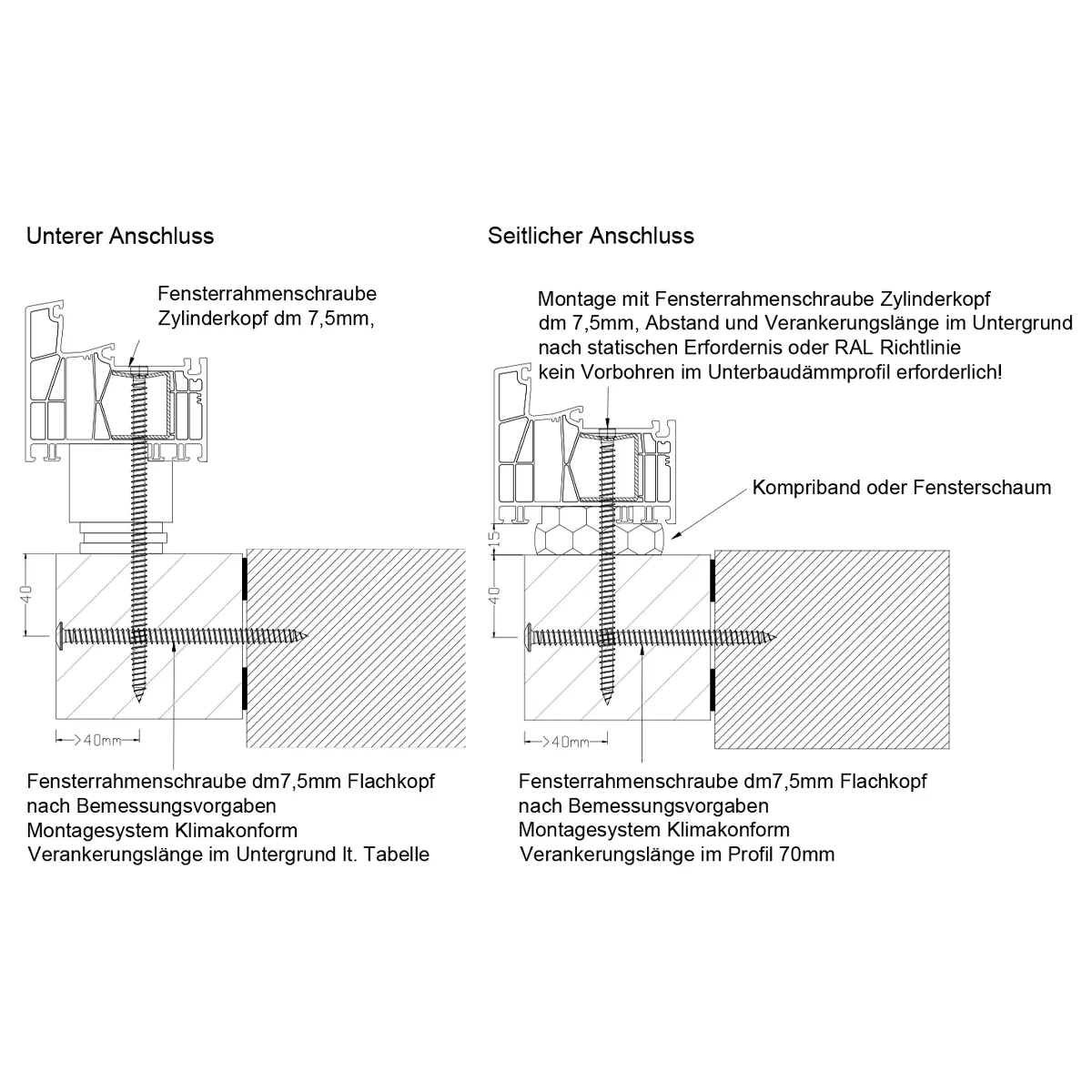

Collegamento inferiore
Collegamento a vite dal basso
Collegamento inferiore
Collegamento a vite dall'alto

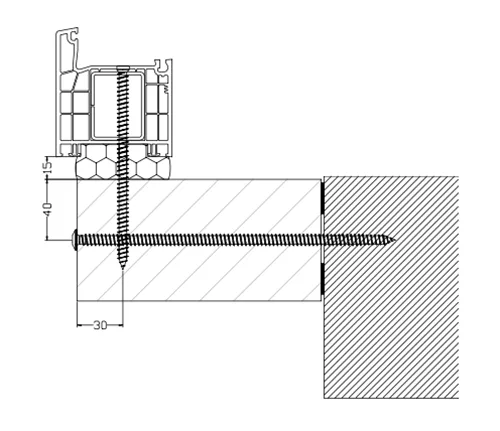

Collegamento laterale

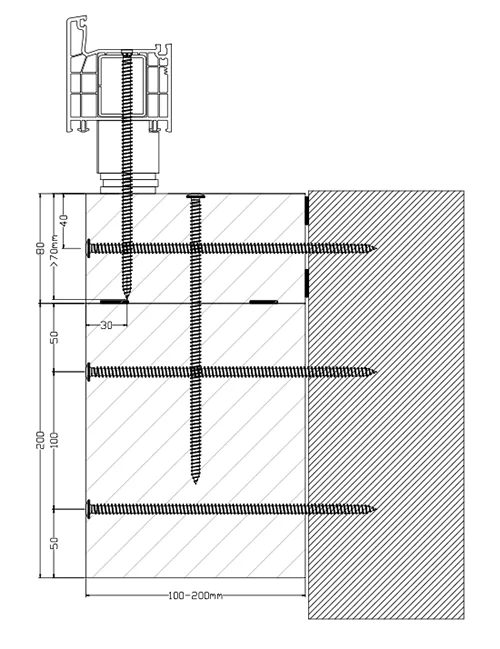

Collegamento inferiore
A....distanza massima del collegamento a vite <700mm
Vite telaio finestra testa cilindro
ø 7,5 mm, distanza e lunghezza di ancoraggio nel substrato
in base ai requisiti statici o alle linee guida RAL. Non è necessaria alcuna preforatura nel profilo isolante della sottostruttura!
Tolleranza
Lunghezza: +2/-2mm Tolleranze di fresatura: +/-0,3 mm Piegatura <3mm Chiavi a piuma libere +0,0/-0,5mm
Materiale
CF125 o CFeco200

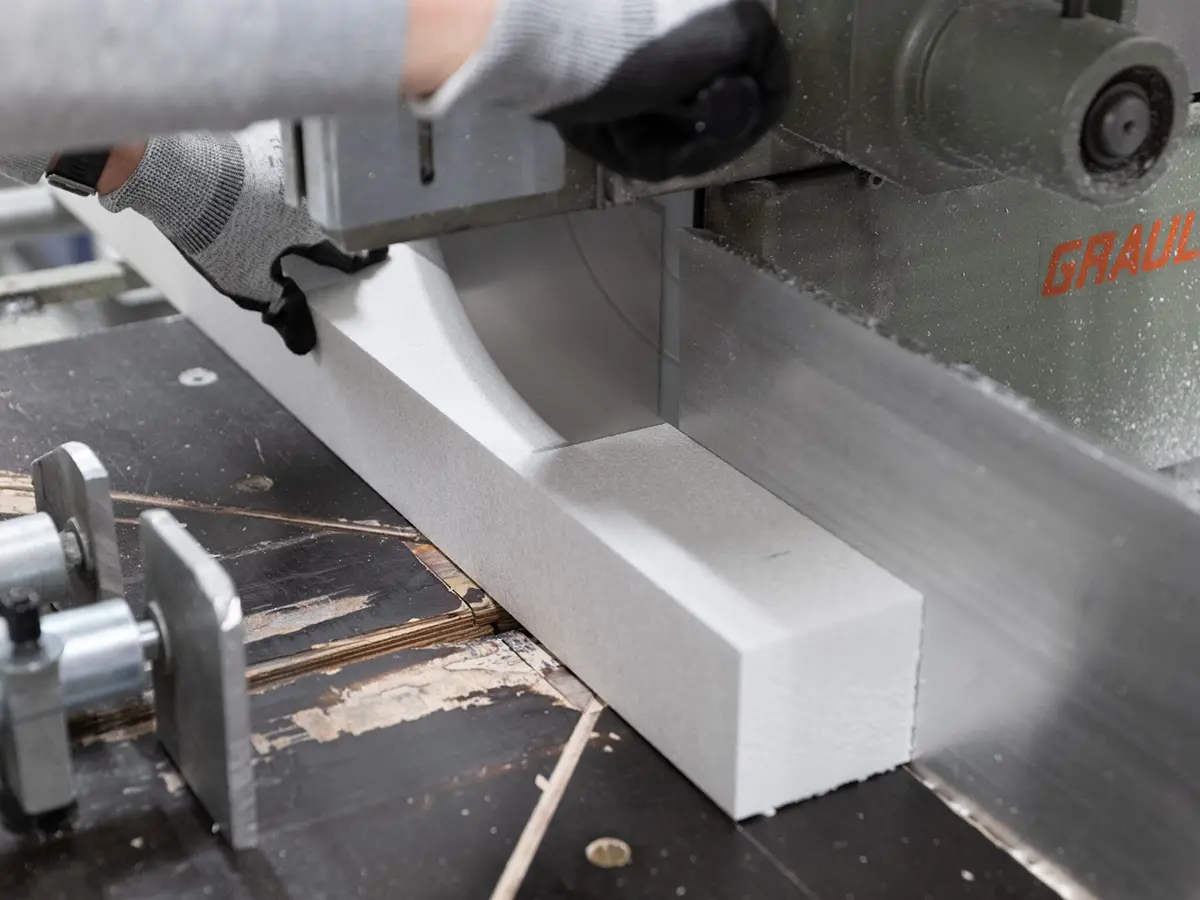

1. tagliare i profili a misura

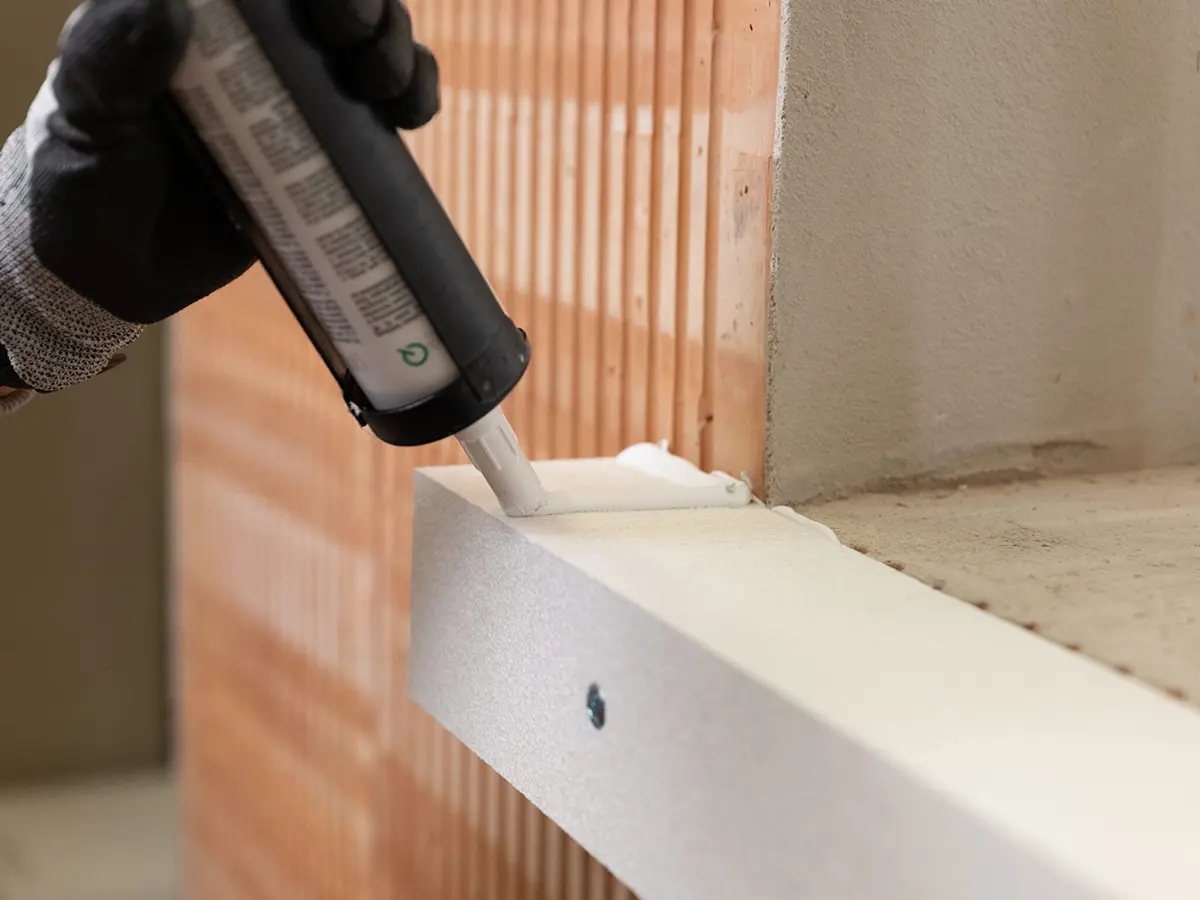

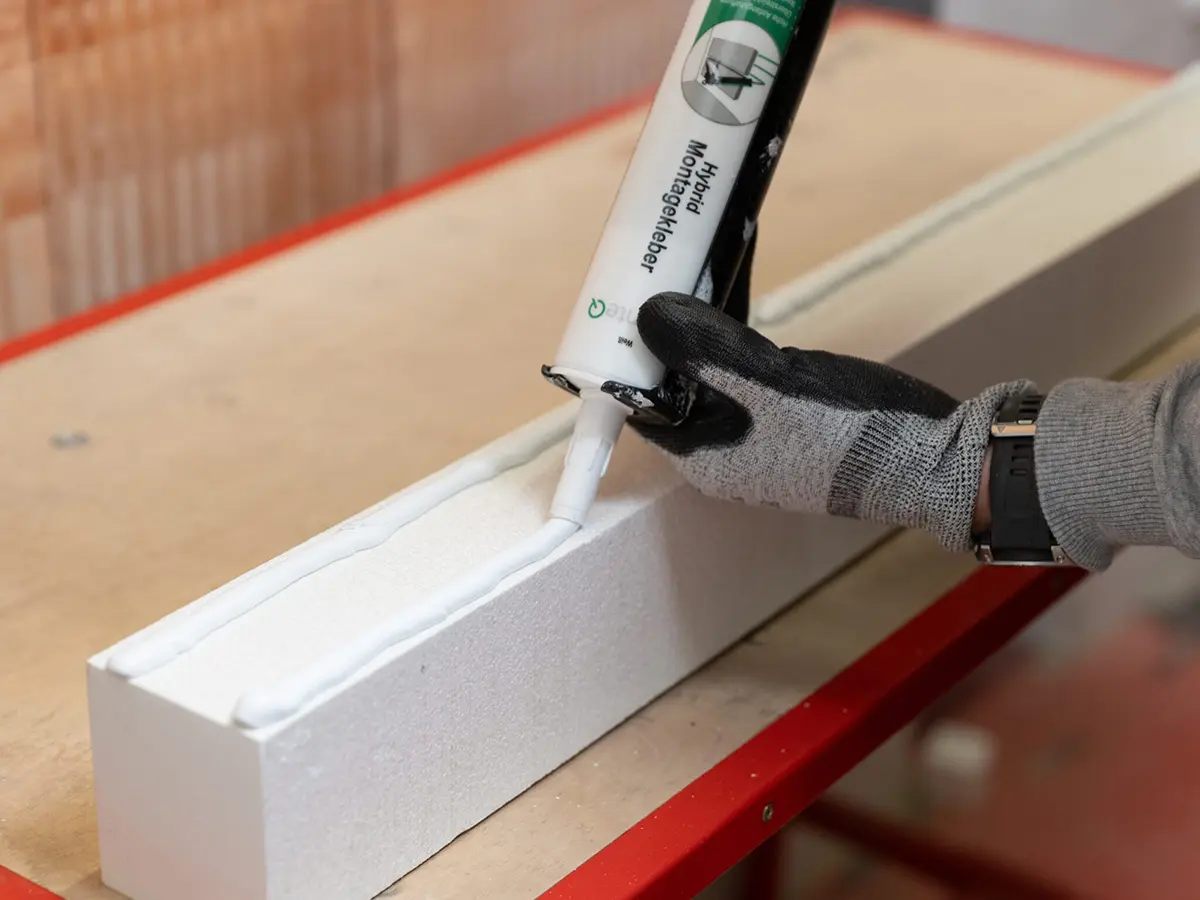

2. applicare l'adesivo

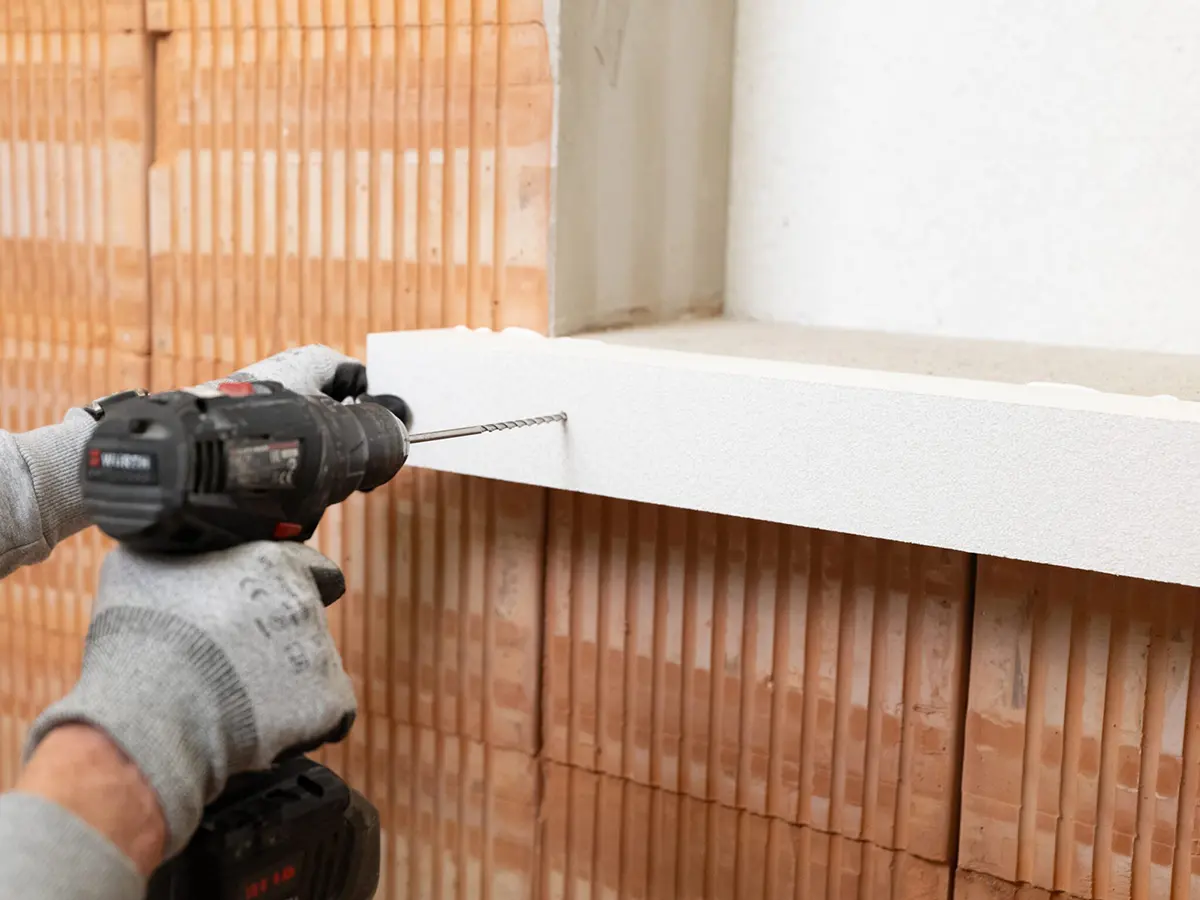

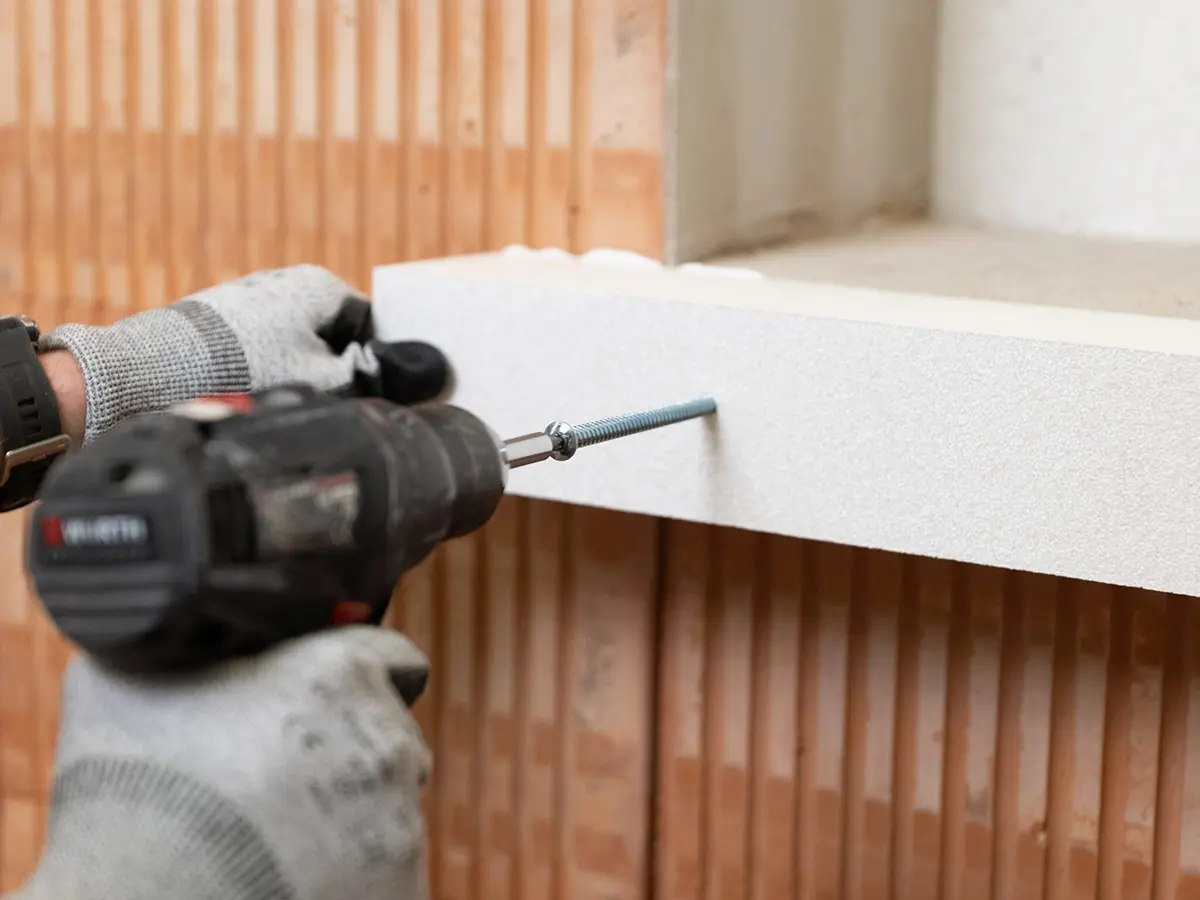

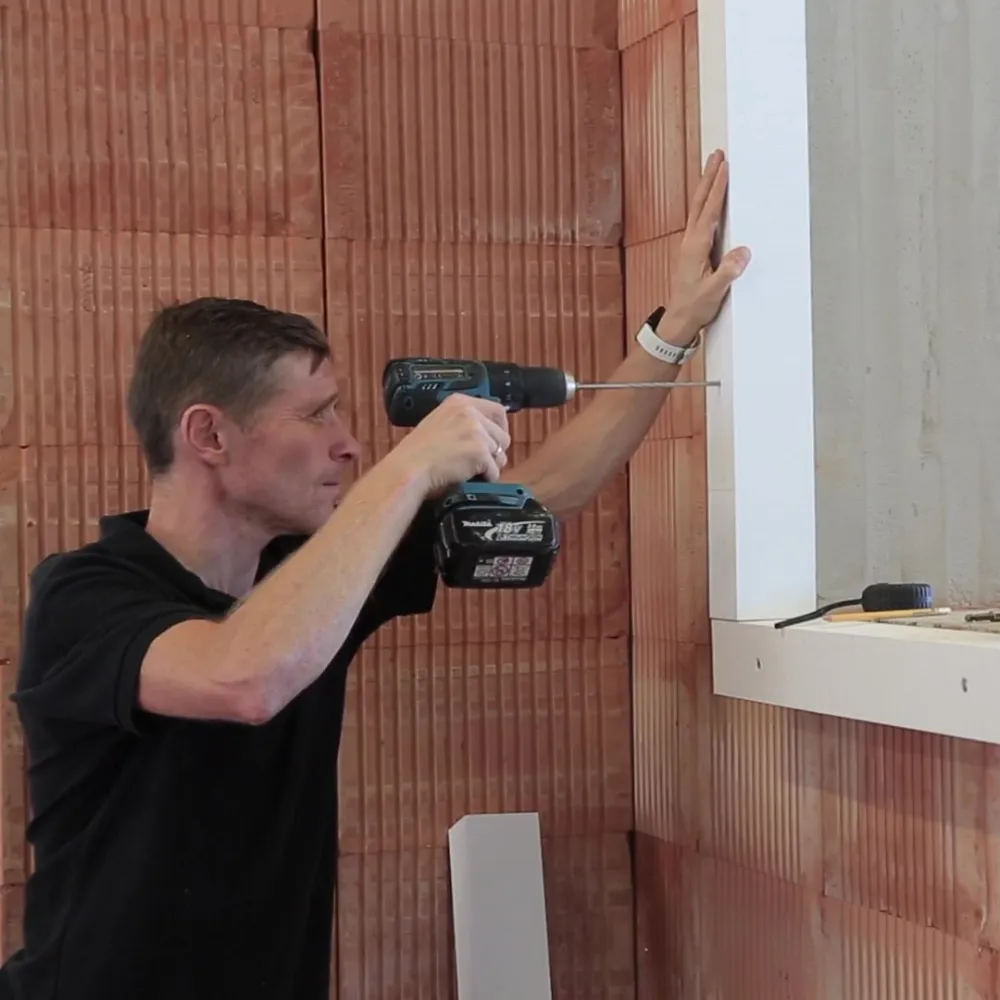

3. preforatura e avvitamento

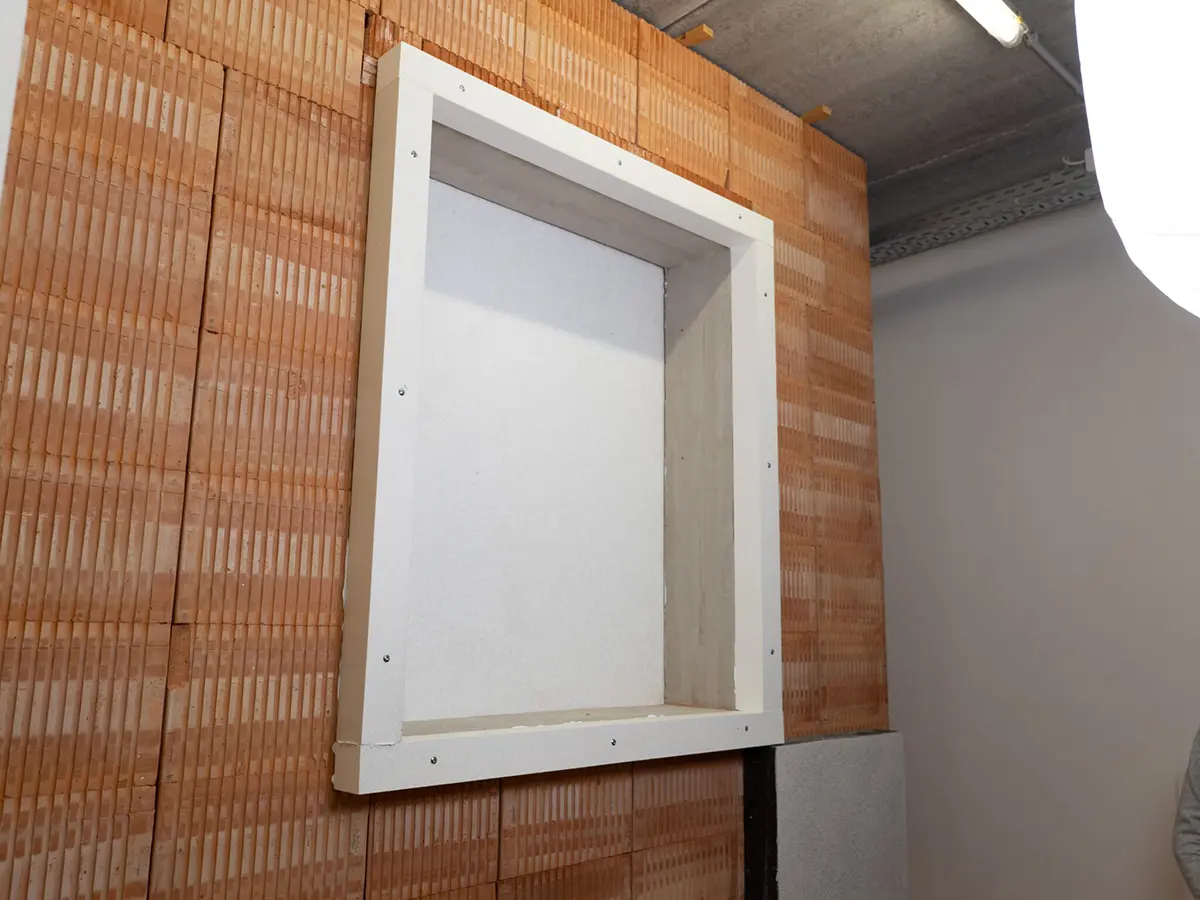

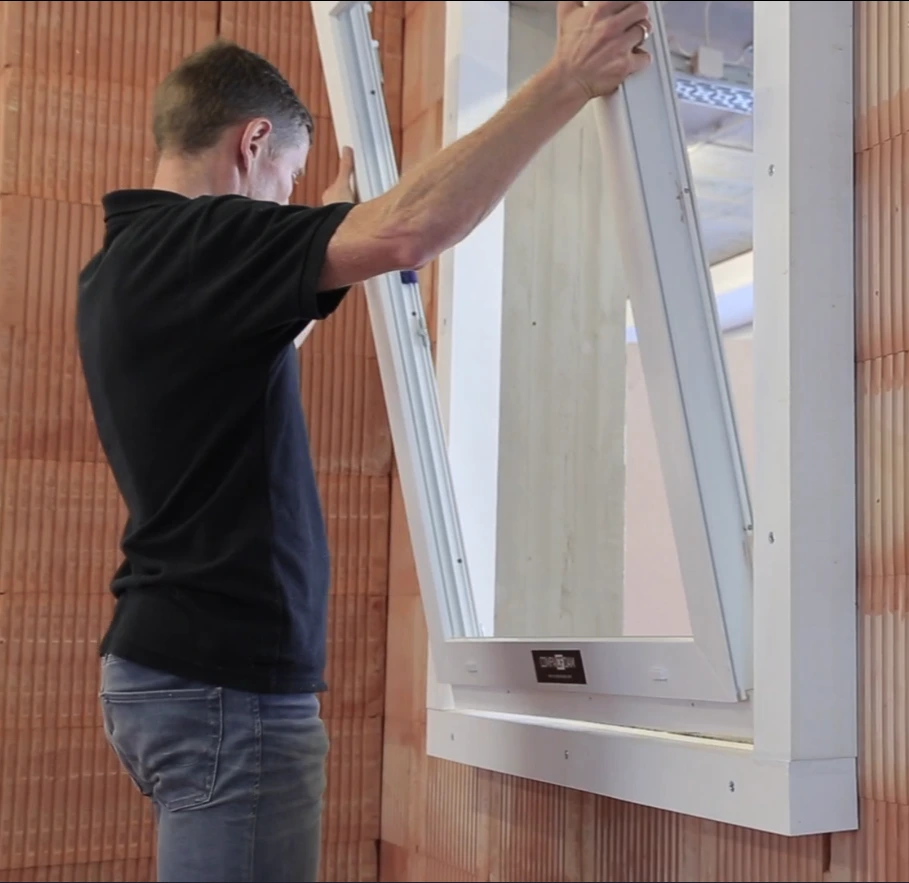

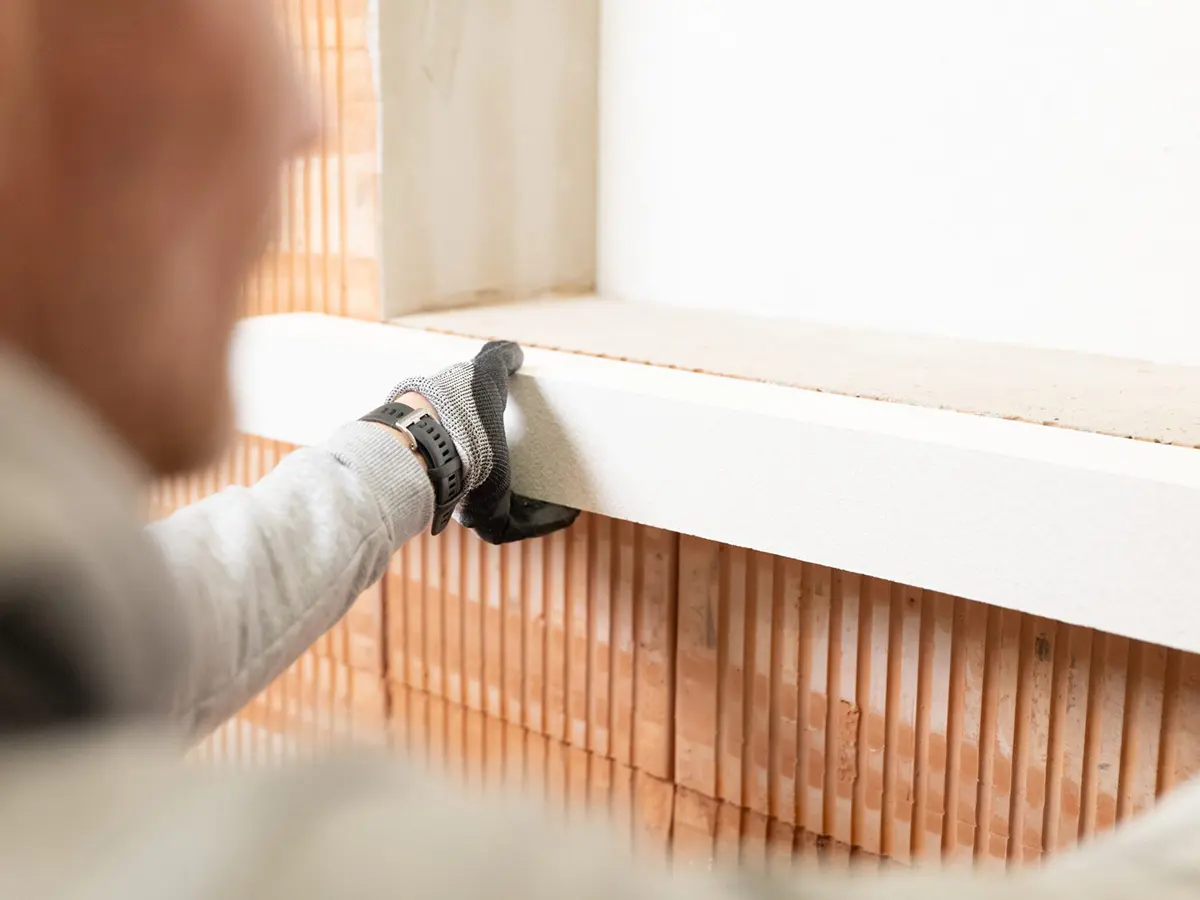

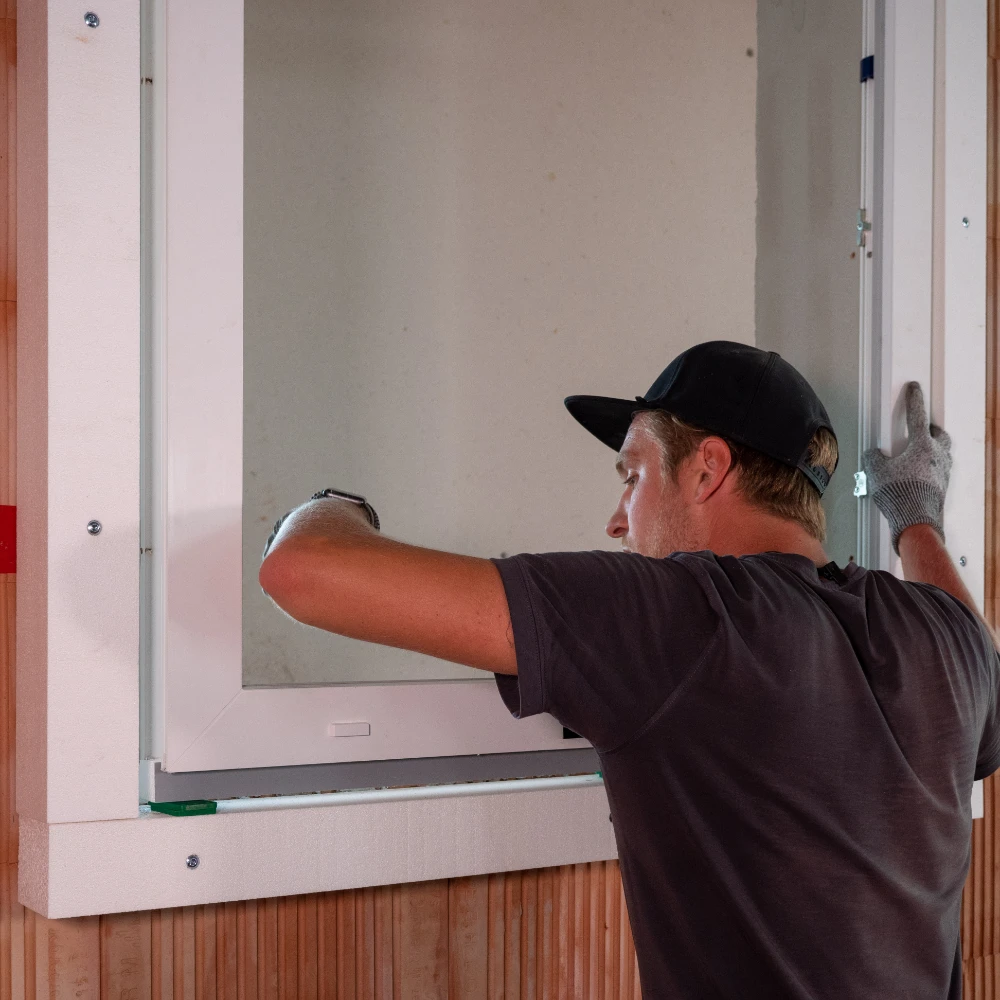

4. posizionare e allineare i traversi rimanenti

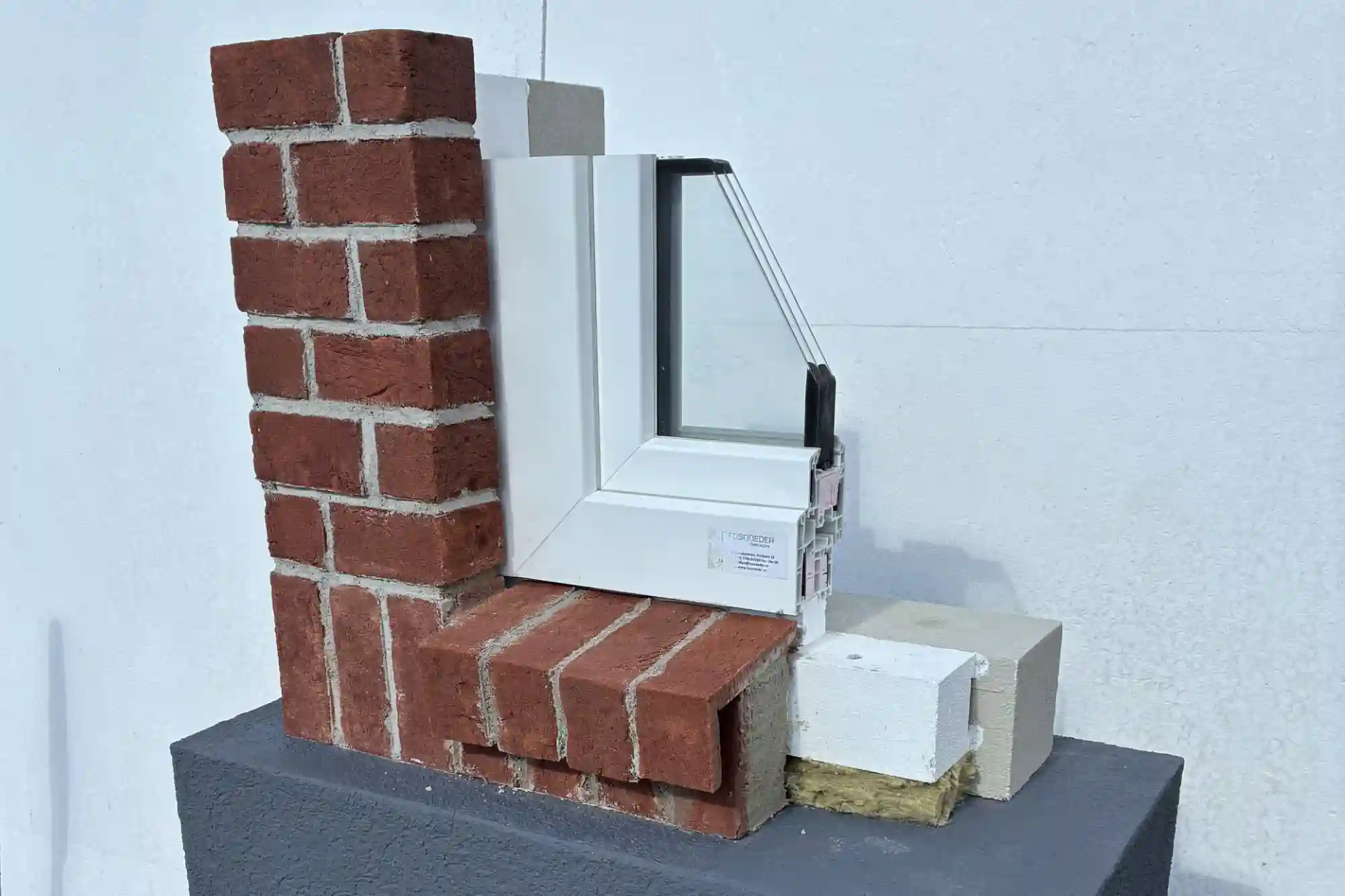

Diversità del sistema di conformità climatica
Il sistema Klima Konform offre soluzioni speciali personalizzate per progetti edilizi impegnativi. Sezioni flessibili, forme speciali, cunei isolanti integrati o soluzioni individuali per l'intradosso: è possibile realizzare quasi tutte le esigenze. I profili inclinati appositamente realizzati nella parte superiore offrono anche una protezione ottimale dall'acqua piovana durante la fase di costruzione.
I prodotti non si deformano e non si piegano, il che garantisce un'eccezionale stabilità. Grazie al loro peso ridotto e all'elevata resistenza, sono anche facili e veloci da installare.
Questa varietà di opzioni assicura una perfetta personalizzazione per ogni progetto e stabilisce nuovi standard di funzionalità, efficienza e qualità.

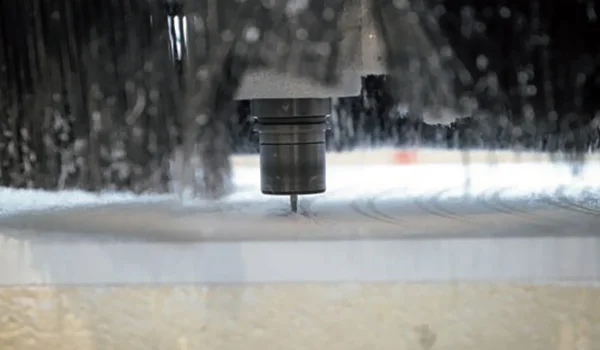

La produzione precisa è garantita da tecnologie all'avanguardia:
Forare lo specchio di poppa inferiore a 150 mm dall'estremità dello specchio di poppa e praticare i seguenti fori a intervalli di 700 mm.
Utilizzi MS-Polymer per i giunti d'angolo e di testa per creare connessioni ermetiche e a tenuta d'acqua.

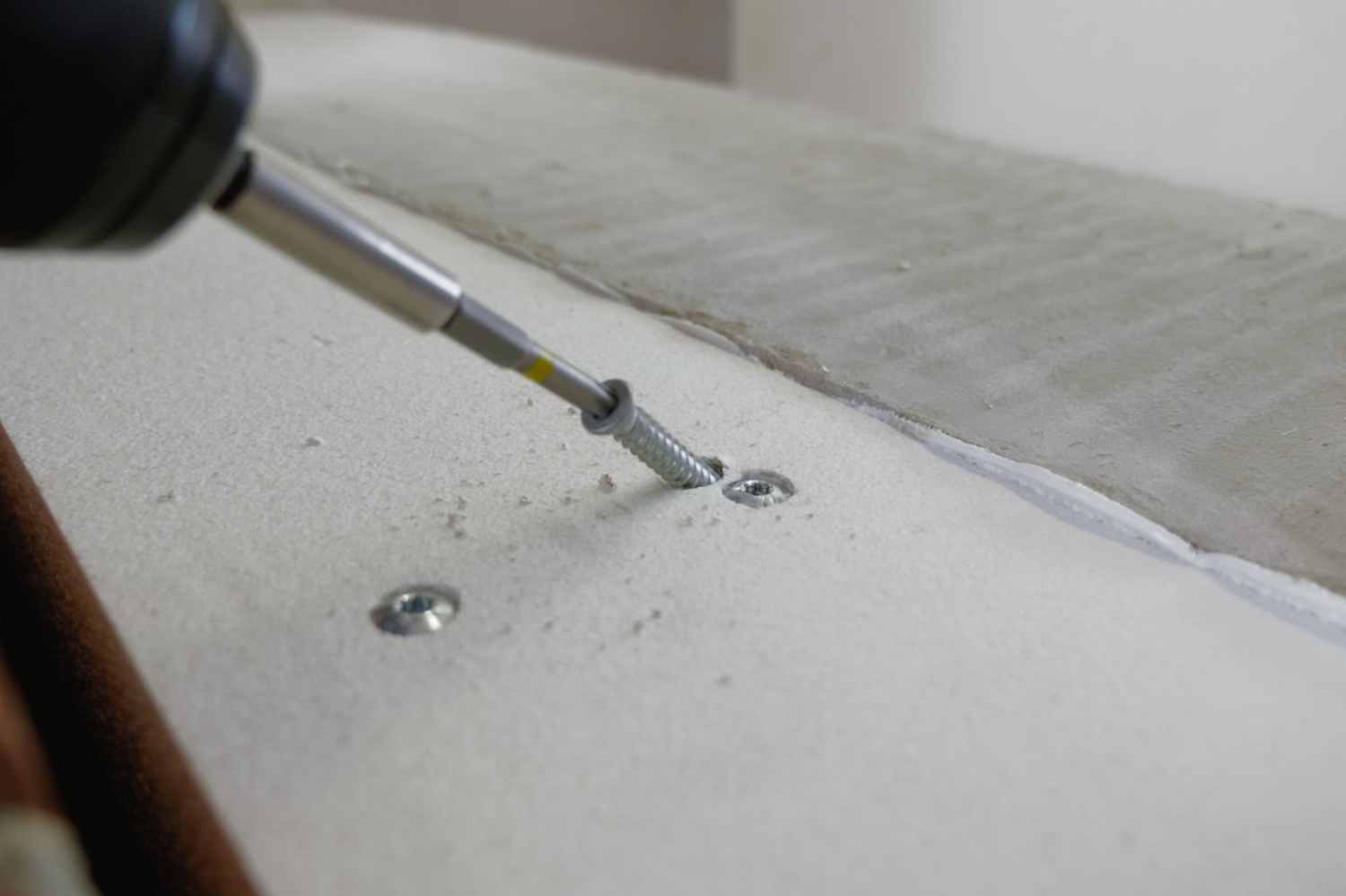

Vengono utilizzate viti per telai di finestre da 7,5 mm con testa piatta. Le viti sono disponibili in lunghezze da 42 mm a 400 mm.
Profondità di avvitamento
La profondità di avvitamento dipende in gran parte dal materiale della struttura dell'edificio, in quanto materiali diversi hanno resistenze e proprietà diverse. I materiali duri, come l'acciaio o il calcestruzzo, richiedono profondità di avvitamento inferiori, mentre i materiali morbidi, come il calcestruzzo cellulare o i mattoni leggeri, richiedono una profondità di ancoraggio maggiore per garantire una stabilità ottimale. Veda la tabella sottostante.

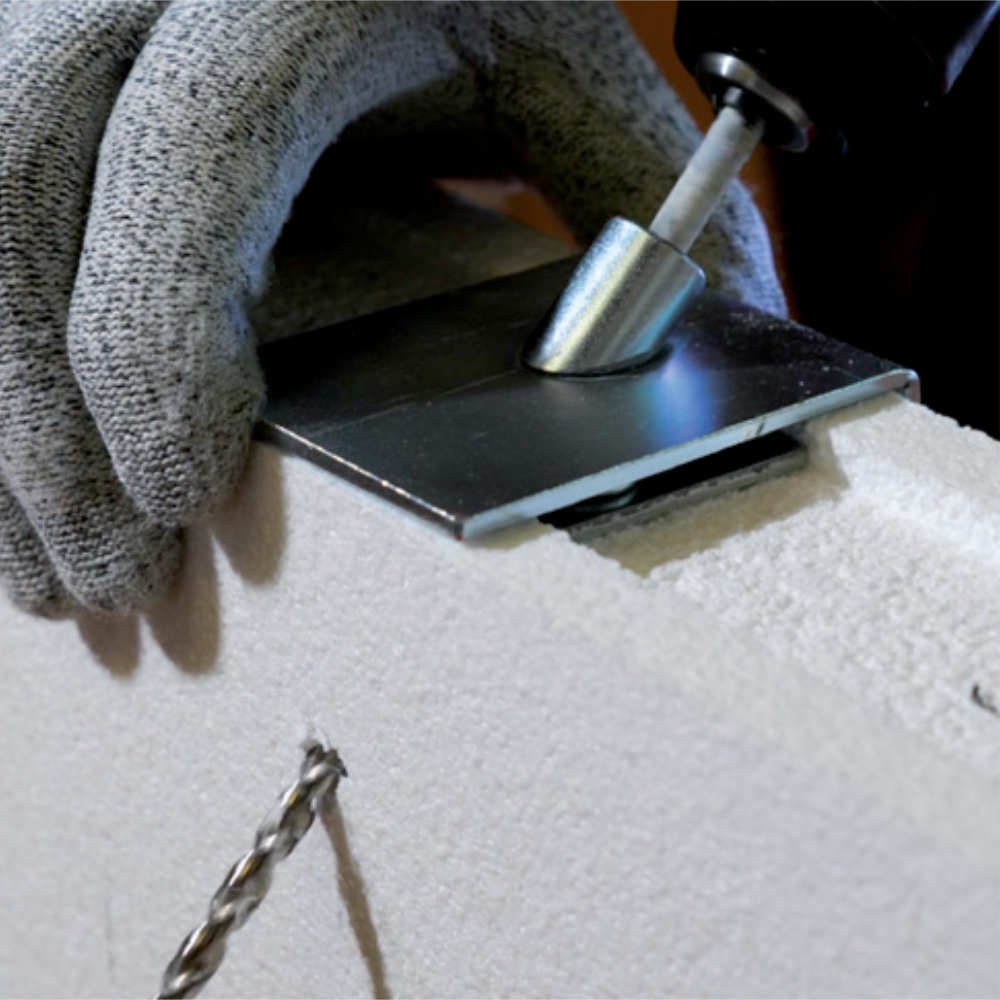

Preforatura
Il diametro di preforatura dipende dal materiale della struttura dell'edificio. In particolare per luce La foratura con impatto deve essere evitata per non danneggiare il materiale. Per i dettagli, faccia riferimento alla tabella sottostante.

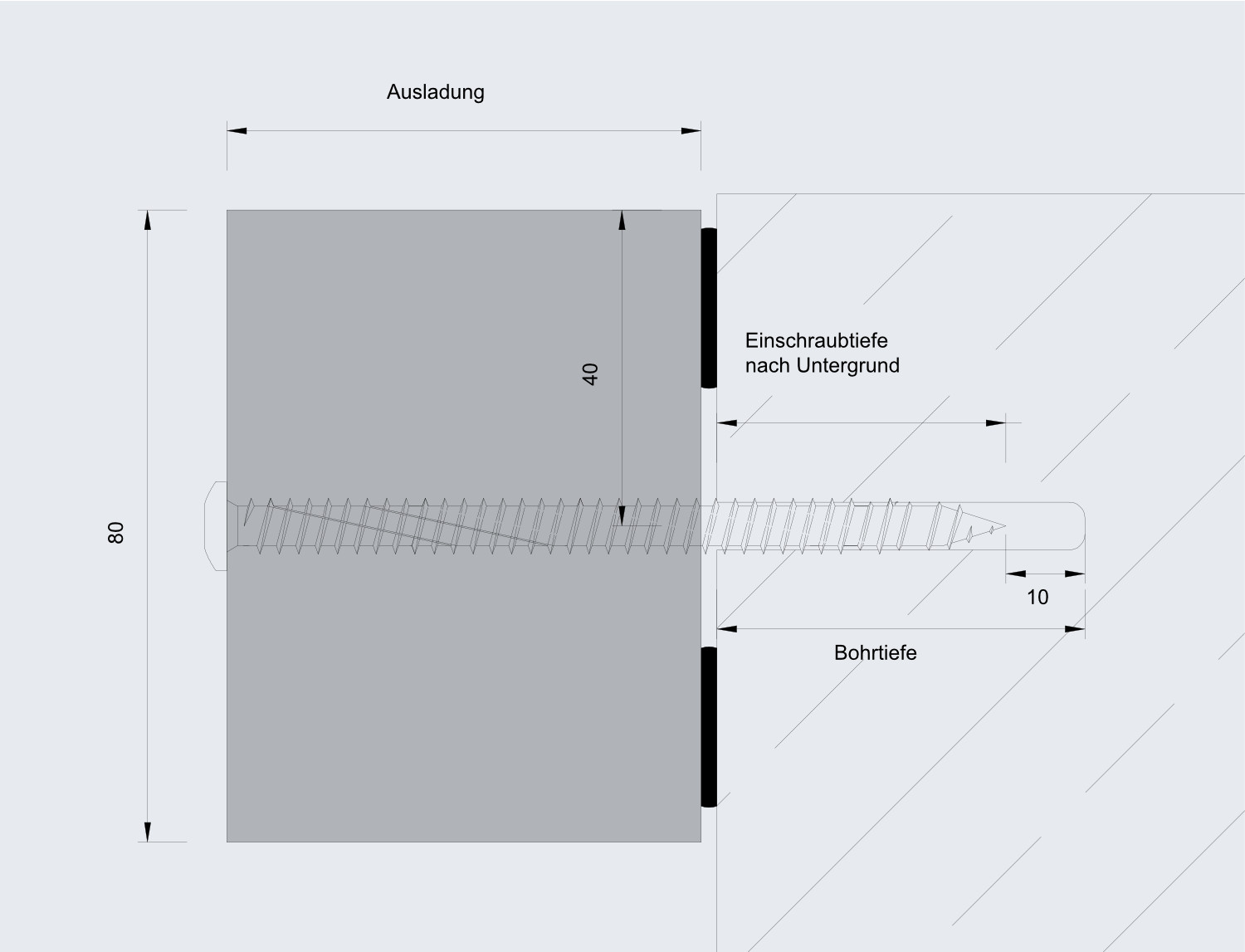

Lunghezza della vite
La lunghezza della vite è determinata dalla proiezione del sistema di installazione pre-murale (profondità) e dalle proprietà del materiale della struttura dell'edificio (profondità di avvitamento richiesta).
Per la profondità di foratura vale quanto segue: profondità di avvitamento + 10 mm.
Tavolo di foratura e avvitamento
COMPACFOAM possono essere facilmente tagliati a misura utilizzando le seghe disponibili in commercio, come le seghe circolari, le seghe a pressione o le seghe circolari manuali. È importante utilizzare lame con un'ampia spaziatura dei denti e uno spazio libero per i trucioli.
Per il taglio di COMPACFOAM consigliamo lame con denti piatti e limitatore di spessore del truciolo e passo dei denti molto grande. I risultati di taglio ottimali si ottengono a 2000 giri al minuto.
Raccomandazione per la lama della sega

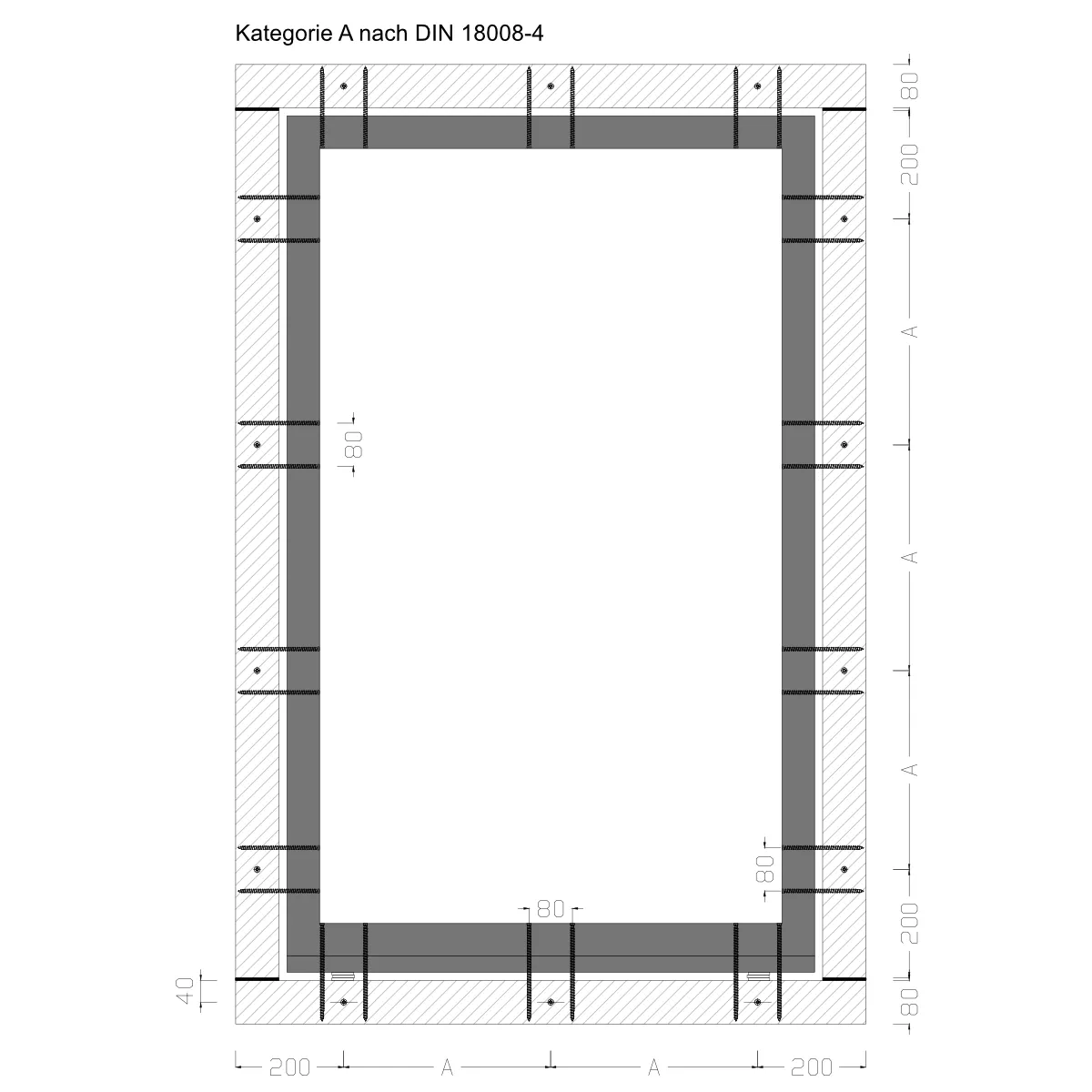

La linea guida ETB per i componenti anticaduta da pavimento a soffitto richiede una capacità di carico di almeno 2,8 kN nei punti di fissaggio pertinenti. Lo scopo delle vetrate anticaduta è quello di proteggere le persone dalla caduta a un livello inferiore. Sono progettate per ridurre al minimo il rischio di lesioni in caso di impatto e per garantire che l'area di circolazione sottostante non sia messa in pericolo da vetri rotti. Esempi di vetrate di questo tipo sono le balaustre, le ringhiere delle scale in vetro e le finestre dal pavimento al soffitto.
Il sistema Klima Konform soddisfa tutti questi requisiti e offre quindi il massimo livello di protezione e sicurezza per gli elementi anticaduta.

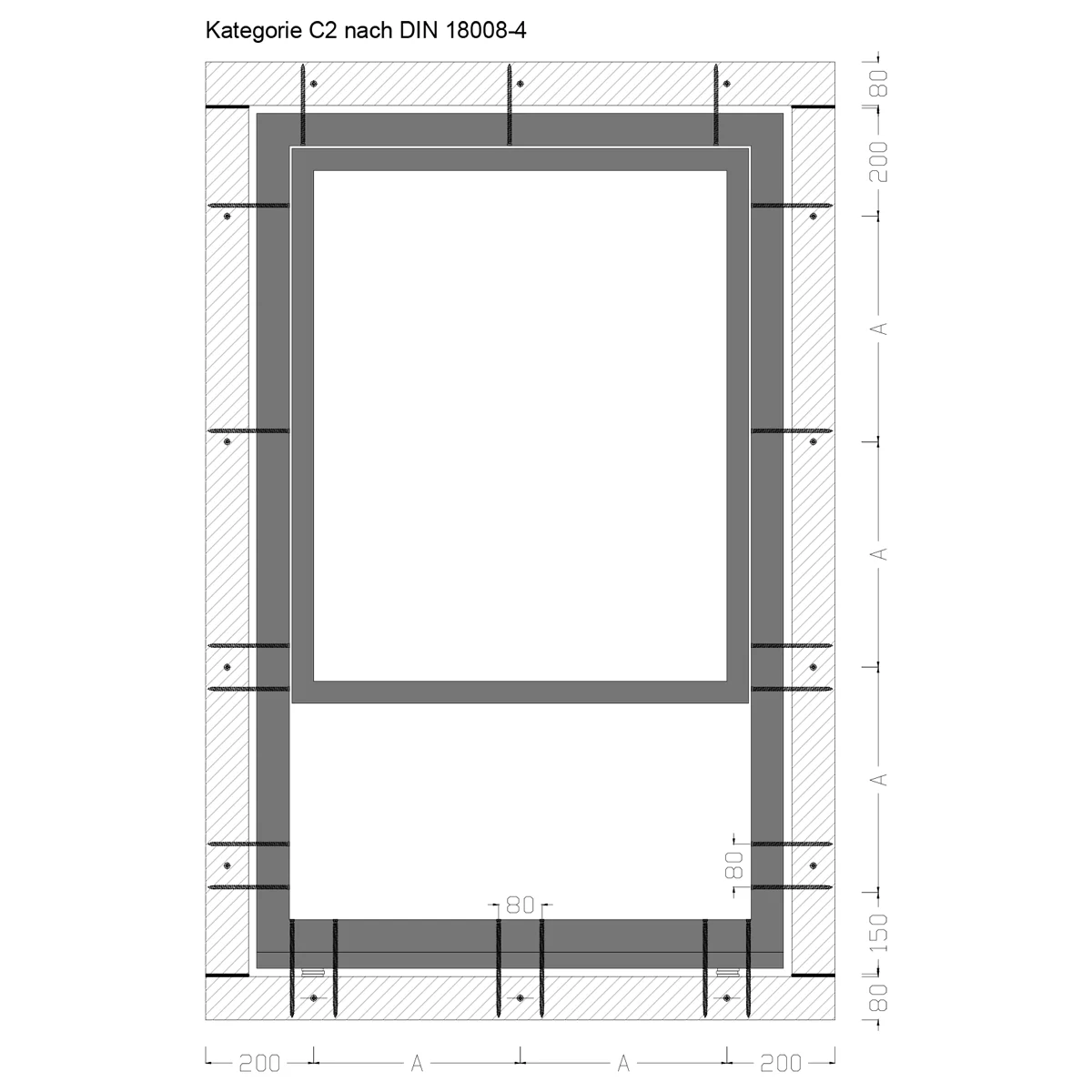

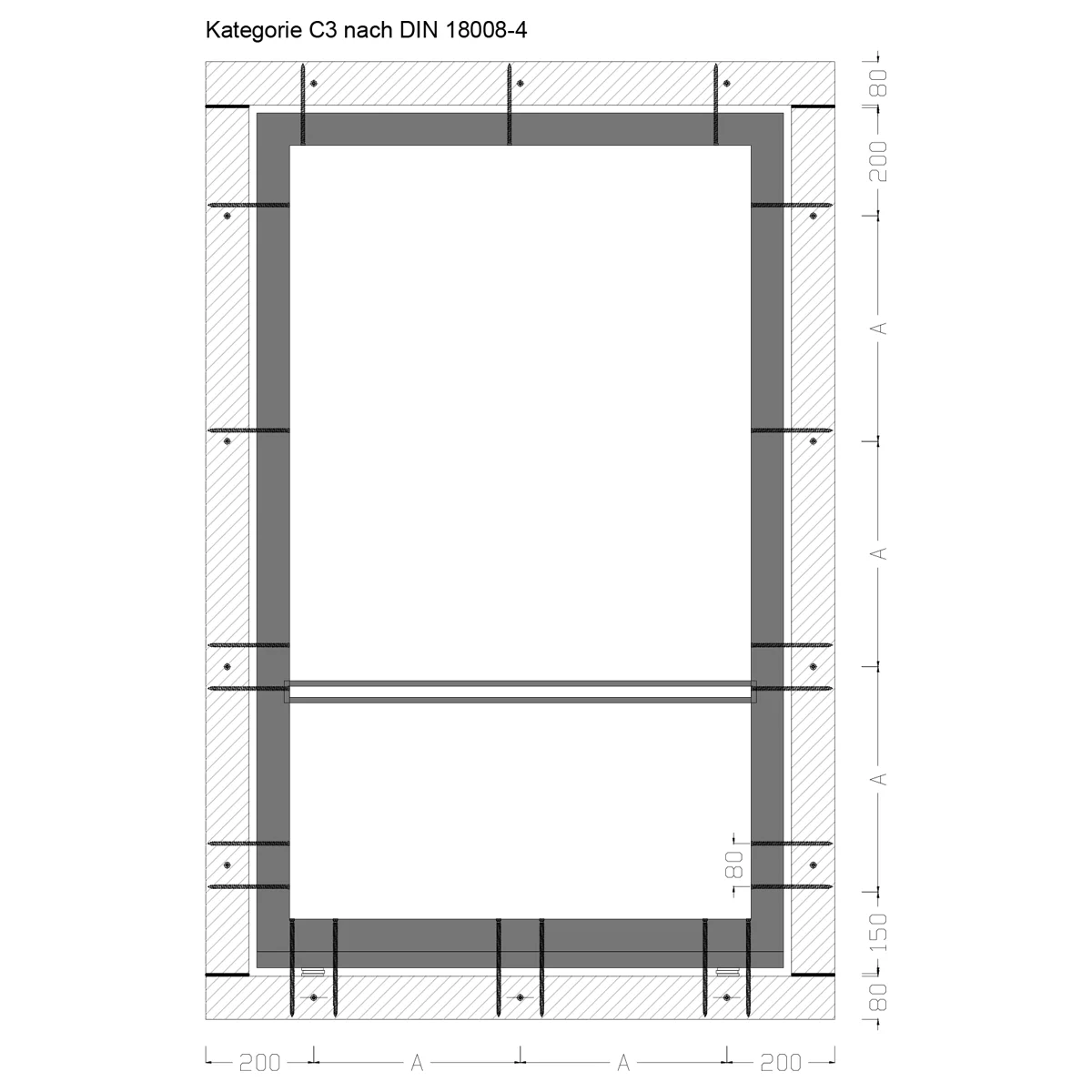

A seconda della categoria (A/C2/C3), un pannello aggiuntivo del sistema ETB deve essere fissato al substrato (prima parete) con viti aggiuntive per gli elementi con proprietà anticaduta (ETB).
In Austria, le distanze di fissaggio per tutti i tipi di finestre sono standardizzate a 700 mm. La linea guida RAL (DE) specifica un massimo di 700 mm per le finestre in PVC e 800 mm per le finestre in legno e alluminio. In linea di principio, le specifiche nazionali e di altro tipo devono essere rispettate!
Tolleranza
Lunghezza: +2/-2mm Tolleranze di fresatura: +/-0,3mm Piegatura <3mm Chiavi a piuma libere +0,0/-0,5mm
Materiale
CF125 o CFeco200

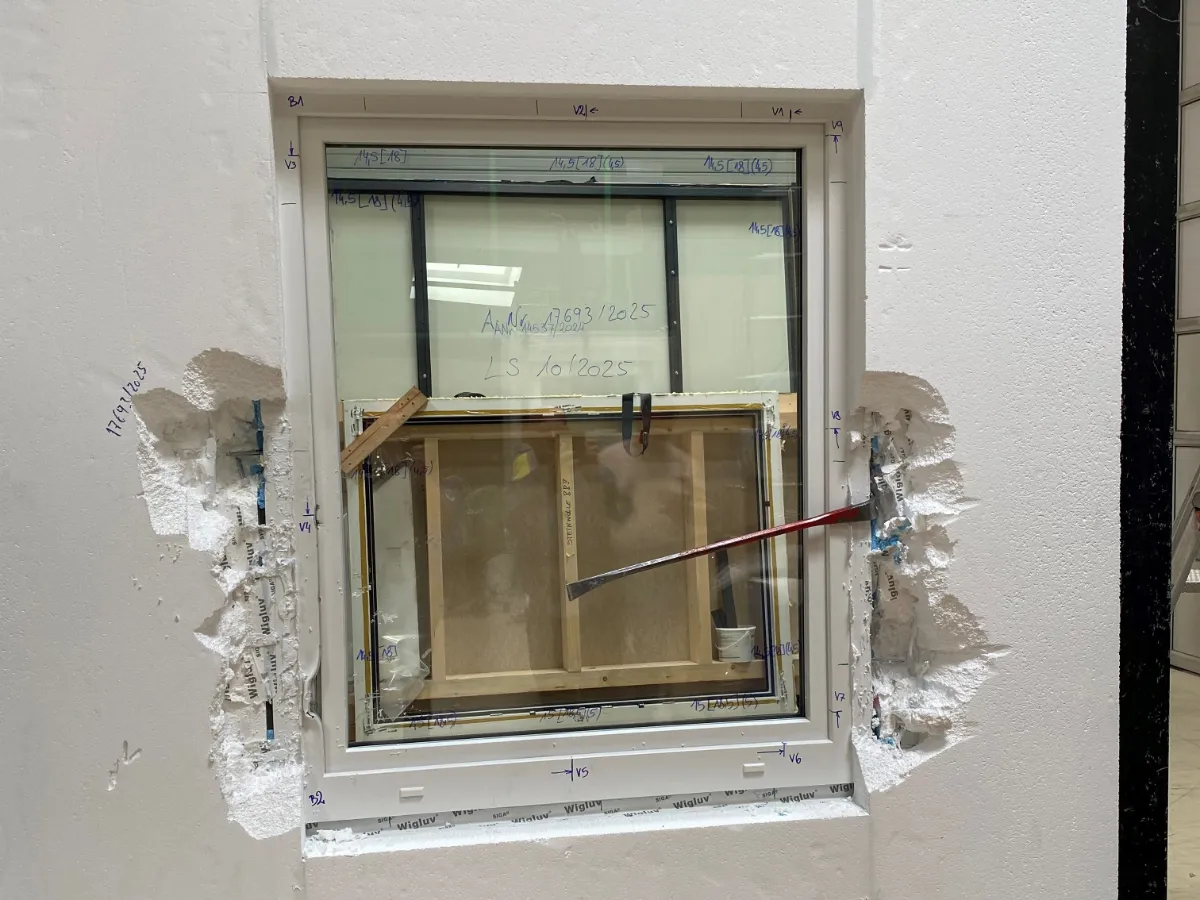

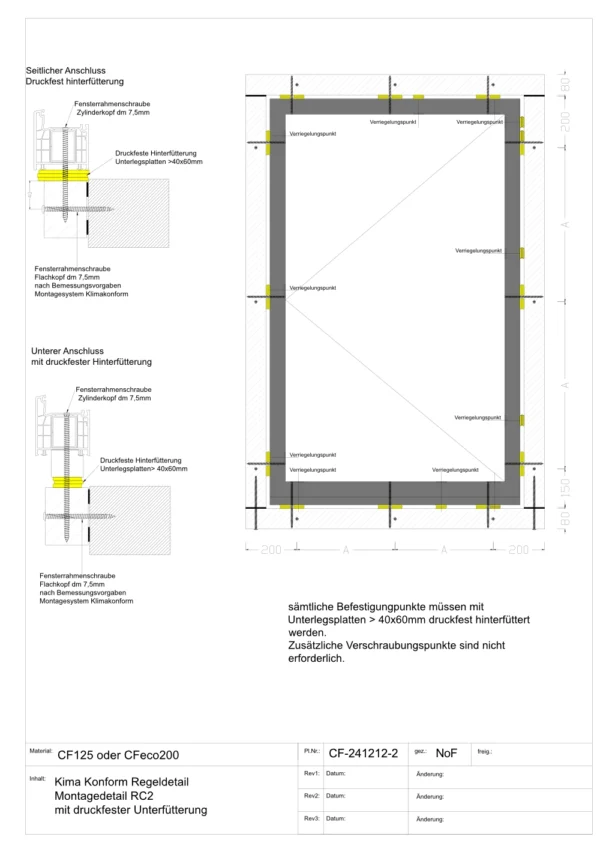

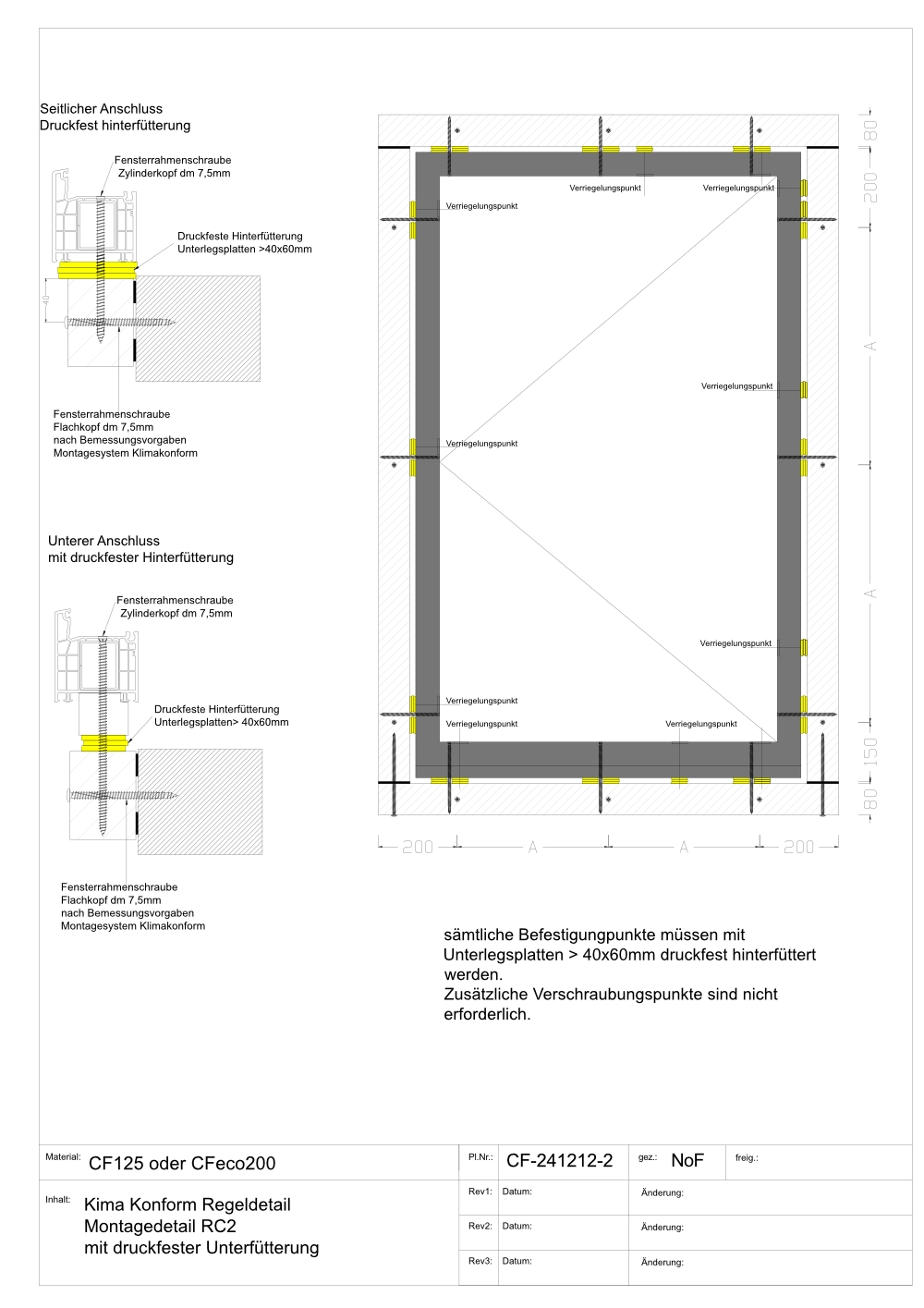

La protezione antieffrazione è testata in conformità allo standard DIN EN 1627-1630 e comprende i seguenti requisiti:
Resistenza al carico statico.
La capacità di carico della struttura viene testata applicando carichi di pressione di 3000 N a tutti i punti critici.
Resistenza al carico dinamico
Un test d'impatto a pendolo con un pneumatico gemello da 50 kg verifica la stabilità del sistema sotto le forze dinamiche nei punti deboli rilevanti.
Resistenza ai tentativi di effrazione manuale
In un test a due fasi, le aree critiche vengono testate per la sicurezza utilizzando strumenti di scasso standardizzati. Il primo test viene effettuato tra il telaio della finestra e il sistema conforme al clima. Inoltre, viene effettuato un attacco sul collegamento del sistema di installazione pre-muro al corpo della parete.

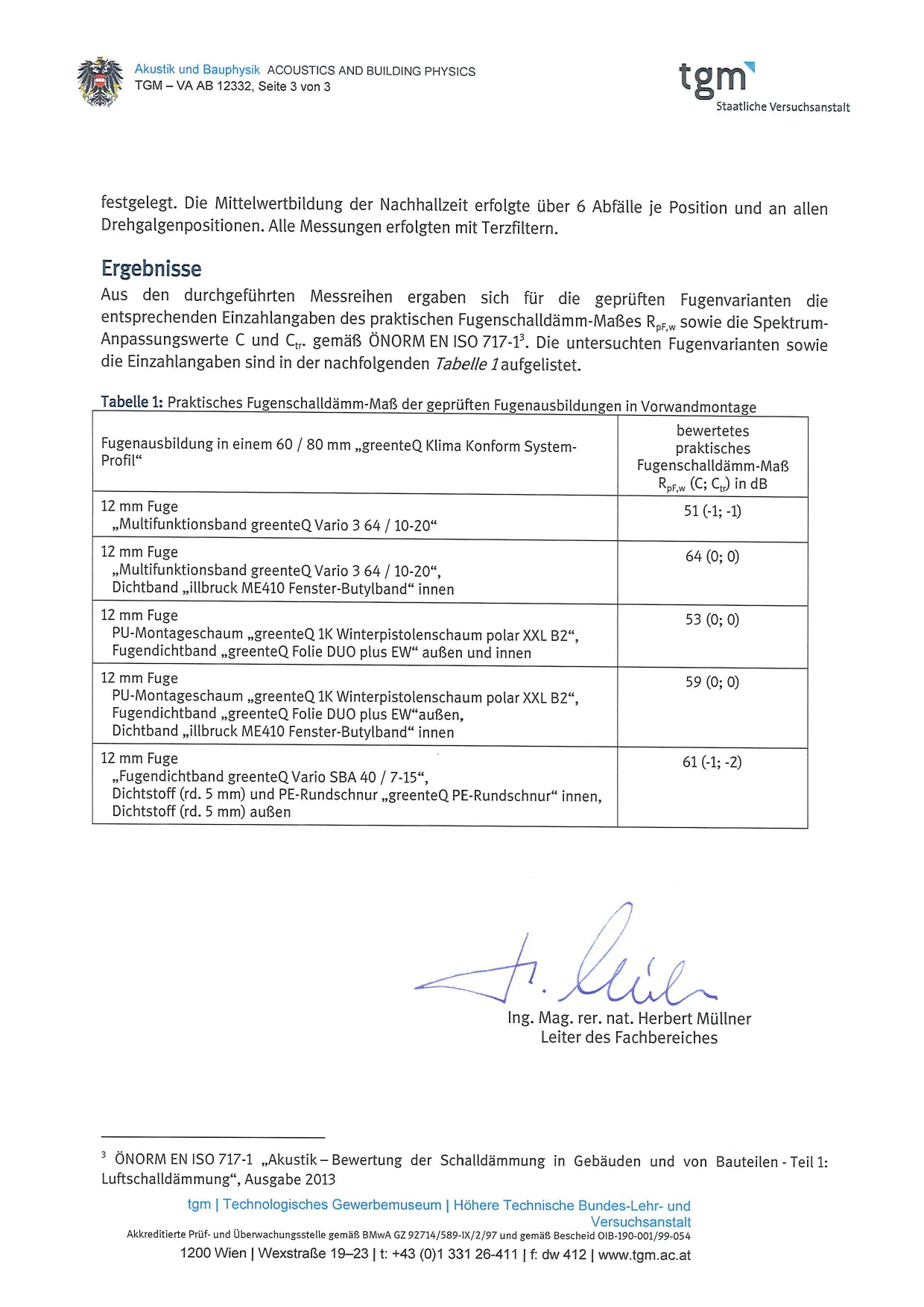

Insonorizzazione - Conformità climatica
L'isolamento acustico svolge un ruolo centrale nell'installazione pre-murale, in particolare in aree come la costruzione di finestre, la costruzione di facciate e le costruzioni metalliche. L'uso mirato di materiali e tecniche innovative può ridurre al minimo i ponti acustici e garantire proprietà acustiche ottimali per l'edificio.
Materiali fonoassorbenti. Materiali ad alta densità come COMPACFOAM offrono eccellenti proprietà acustiche. L'elevata rigidità minimizza efficacemente i ponti acustici e garantisce un isolamento acustico sostenibile dell'edificio.
Disaccoppiamento. Il disaccoppiamento meccanico della costruzione dalla parete riduce al minimo la trasmissione del suono trasmesso dalla struttura e ottimizza le prestazioni acustiche dell'edificio.
Isolamento termico: valore fRsi nell'installazione pre-murale con conformità climatica
La crescita della muffa è spesso causata da temperature troppo basse sulla superficie interna della rivelazione. La norma DIN 4108-2 definisce il fattore di temperatura fRsiche descrive il rapporto tra la temperatura superficiale e la temperatura interna ed esterna. Un valore di almeno 0,7 assicura che la temperatura rimanga abbastanza alta da impedire la formazione di muffa.
Nel Clima standard la temperatura superficiale critica è < +12,6 °Cche è a prova di possibile formazione di muffa.
Vantaggi dell'installazione con Klima Konform

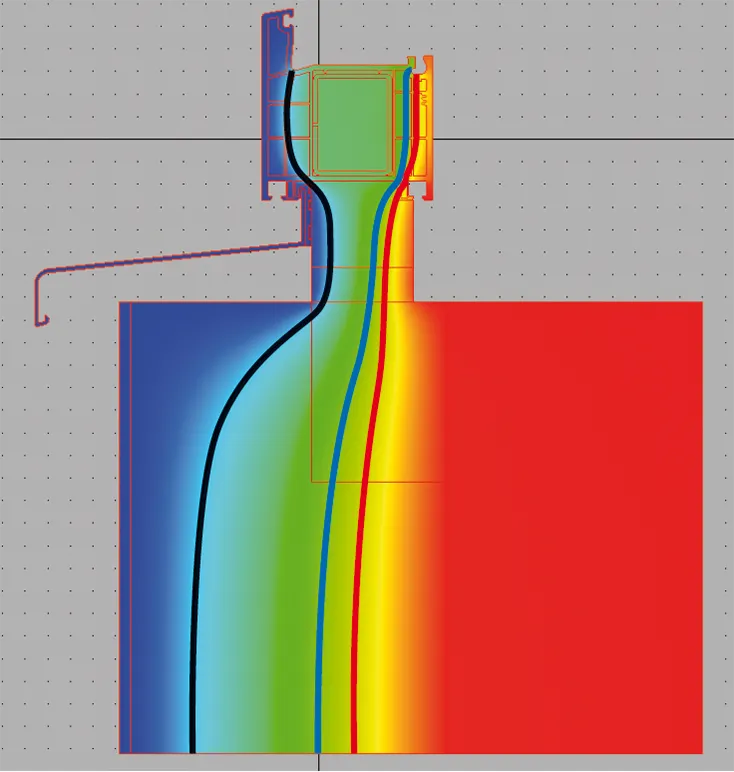

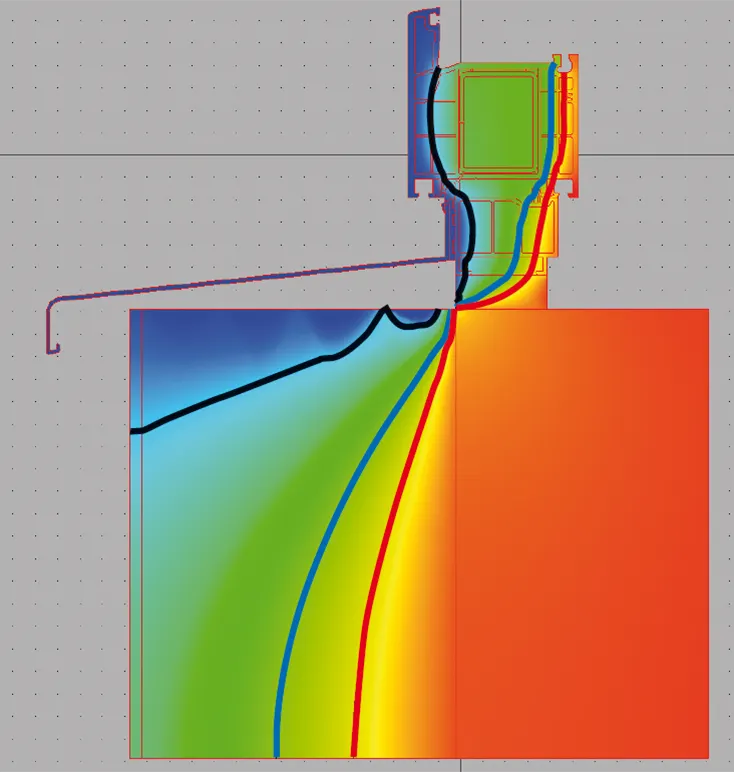

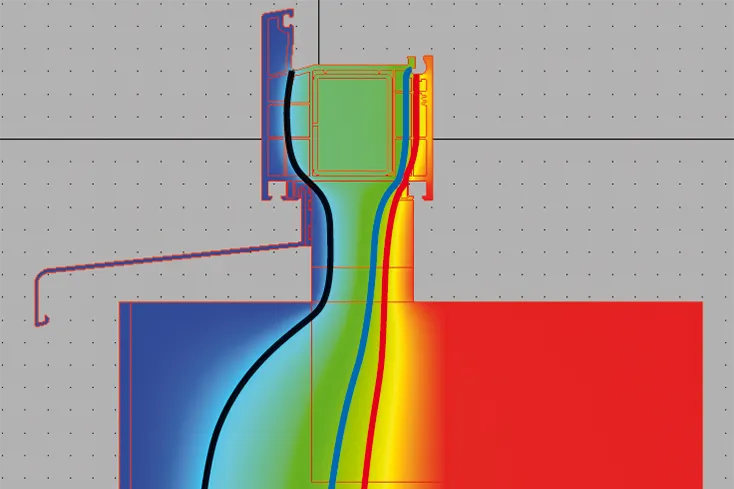

Il sistema di installazione pre-murale Clima conforme migliora le curve di temperatura tra il sistema a parete e la finestra. Le isoterme mostrano chiaramente i vantaggi dell'installazione pre-murale rispetto all'installazione convenzionale.
Klima Konform raggiunge un isolamento termico ottimale che soddisfa i requisiti fRsi e previene la formazione di muffa.
Condizioni generali
Temperatura esterna: -5 °C
Temperatura interna: +20 °C
Umidità relativa esterna: 80 %
Umidità relativa interna: 50 %
Codifica dei colori delle isoterme:
Con l'aiuto di un processo di nuova concezione, la tecnologia delle particelle, siamo in grado di ridurre al minimo gli scarti di COMPACFOAM riciclare a 100 %. CFeco200, il risultato di questo processo, offre le stesse buone proprietà di COMPACFOAM: elevata resistenza con un eccellente isolamento termico.
Può ordinare il sistema Klima Konform anche nella versione di riciclaggio sostenibile CFeco200.
In ogni caso, aumenta la percentuale di riciclaggio nell'edilizia e migliora l'ecobilancio del suo progetto e della sua azienda. Perché la tutela dell'ambiente significa mantenere le cose in circolazione invece di smaltirle con grandi spese.
